Pri planiranju ili obnovi elektroinstalacija, pažnja se obično usmjerava na vidljive elemente poput atraktivnih rasvjetnih tijela, modernih prekidača ili rasporeda utičnica. Međutim, temelj sigurnosti, funkcionalnosti i dugovječnosti svakog električnog sustava krije se iza zidova, u elementu koji često ostaje zanemaren – razvodnoj kutiji.
Pravilno odabrane i profesionalno ugrađene kutije sprječavaju opasnosti od požara, olakšavaju kasne nadogradnje sustava te osiguravaju stabilnost napona u cijelom objektu. U ovom sveobuhvatnom vodiču detaljno ćemo analizirati sve ključne aspekte elektroinstalacijskih kutija, od tehničkih specifikacija do praktičnih savjeta za montažu.

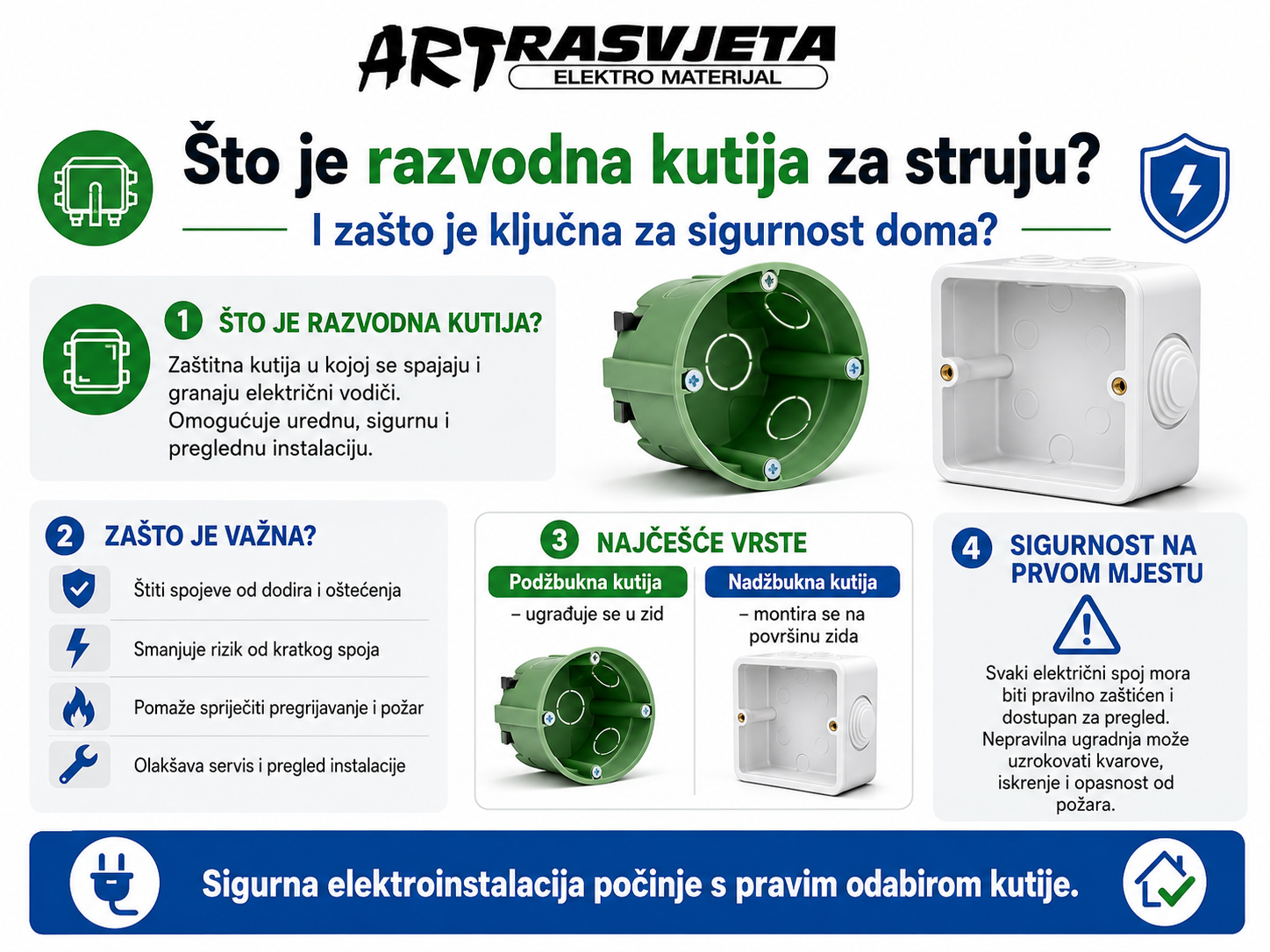

Što je razvodna kutija za struju i zašto je ključna za sigurnost doma?
U svakom modernom stambenom ili poslovnom prostoru, električna energija dolazi iz glavnog razvodnog ormara, gdje se nalaze automatski osiguraci i glavna fid sklopka. Iz tog središnjeg mjesta, kabeli se granaju prema različitim prostorijama i trošilima. Budući da je nemoguće (i ekonomski neisplativo) voditi zaseban kabel od ormara do baš svakog pojedinačnog prekidača ili žarulje, koriste se razvodne kutije kao lokalna čvorišta.
Razvodna kutija je, pojednostavljeno rečeno, zaštićeni prostor unutar kojeg se susreću, spajaju i granaju kabeli i vodiči. Unutar nje se vrši povezivanje ključnih komponenti svakog strujnog kruga:
- Fazni vodič (obično smeđe ili crne boje) koji dovodi napon.
- Nul-vodič (plave boje) koji zatvara strujni krug.
- Uzemljenje (žuto-zelene boje) koje služi kao primarna zaštita od strujnog udara.
Zašto je kutija ključna za sigurnost?
Svaki spoj dvaju ili više vodiča predstavlja točku potencijalnog električnog otpora. Ako spoj nije izveden savršeno, na tom mjestu dolazi do oslobađanja topline. U slučaju preopterećenja ili labavog kontakta, može doći do iskrenja, a u najgorem slučaju i do pojave koja se zove kratki spoj. Razvodna kutija izrađena je od samogasivih materijala (koji ne podržavaju gorenje) i njezina je primarna zadaća zadržati eventualni termički incident unutar svojih granica, sprječavajući širenje požara na okolnu građevinsku konstrukciju (drvo, izolaciju, tapete).

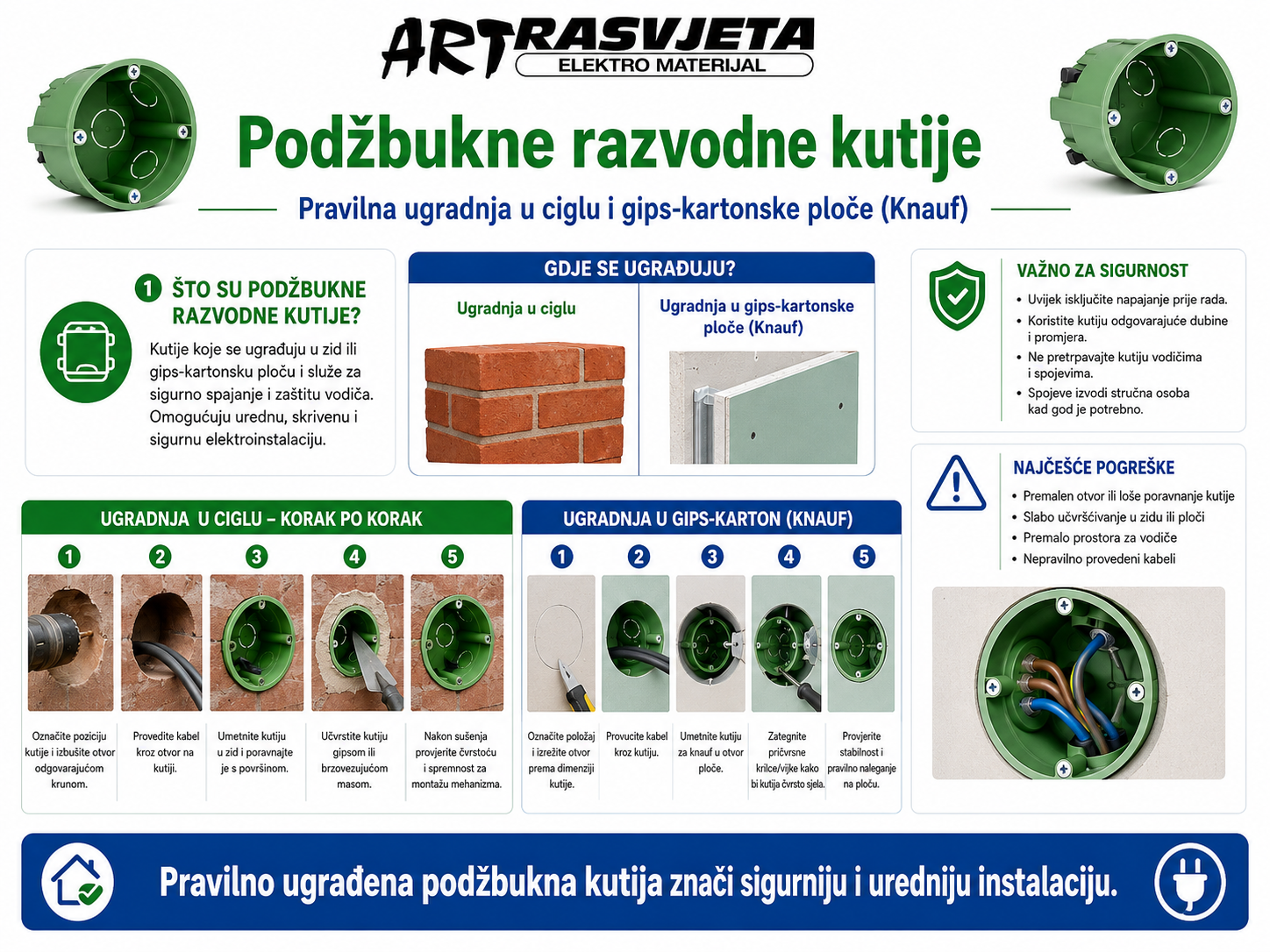

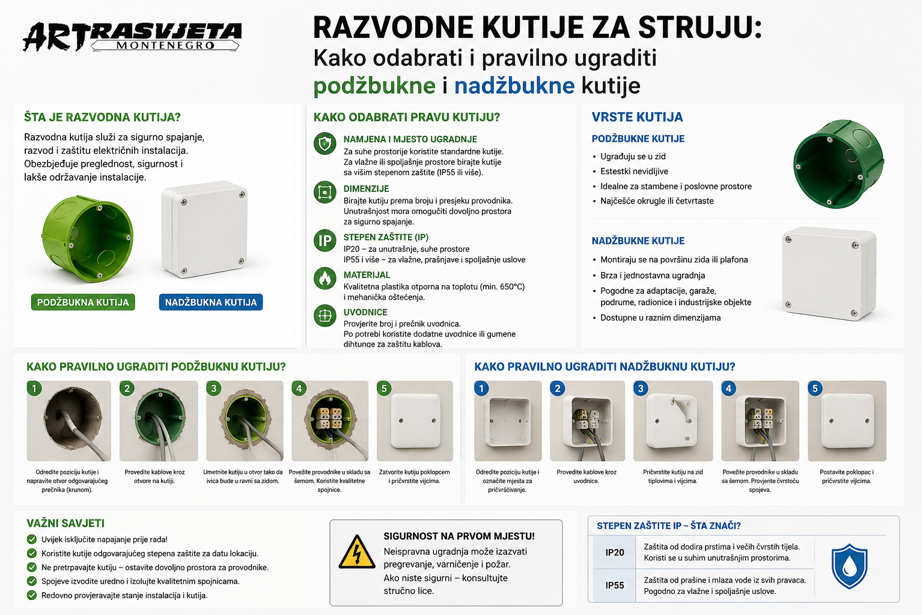

Podžbukne razvodne kutije: Pravilna ugradnja u ciglu i gips-kartonske ploče (Knauf)
Ovisno o načinu gradnje i vrsti zidova, elektroinstalacije se dijele na podžbukne i nadžbukne. Za unutarnje stambene prostore najčešći su izbor podžbukne razvodne kutije koje postaju potpuno nevidljive nakon završne obrade zidova.
Ugradnja u gips ploče (Suha gradnja)
Montaža u sustavima suhe gradnje zahtijeva posebne kutije (najčešće prepoznatljive po jarko plavoj ili narančastoj boji). Ugradnja u gips ploče izvodi se tako da se pomoću krunske pile na točno određenom mjestu izbuši otvor čiji promjer savršeno odgovara kutiji. Kutija se zatim umeće u otvor, a zatezanjem integriranih vijaka, bočne kopče se šire sa stražnje strane ploče i čvrsto pritišću kutiju uz gips-kartonski zid.
Standardne dimenzije: Promjer 60mm vs. Duboke kutije
Pri odabiru podžbuknih rješenja, najčešće se susrećemo sa standardnim okruglim dimenzijama:
- Promjer 60mm: Ovo je zlatni standard za smještaj samih elektroinstalacijskih elemenata (utičnice, prekidači). Međutim, kada se u istoj kutiji mora izvesti i grananje žica, standardna dubina od cca 40-45 mm brzo postaje pretijesna.
- Duboke kutije (dubina 60 mm ili više): Toplo se preporučuju za moderna rješenja. Pružaju dodatan prostor na dnu kutije, što olakšava organizaciju žica. One su danas postale standard jer omogućuju nesmetan smještaj elektronike bez prignječenja izolacije.

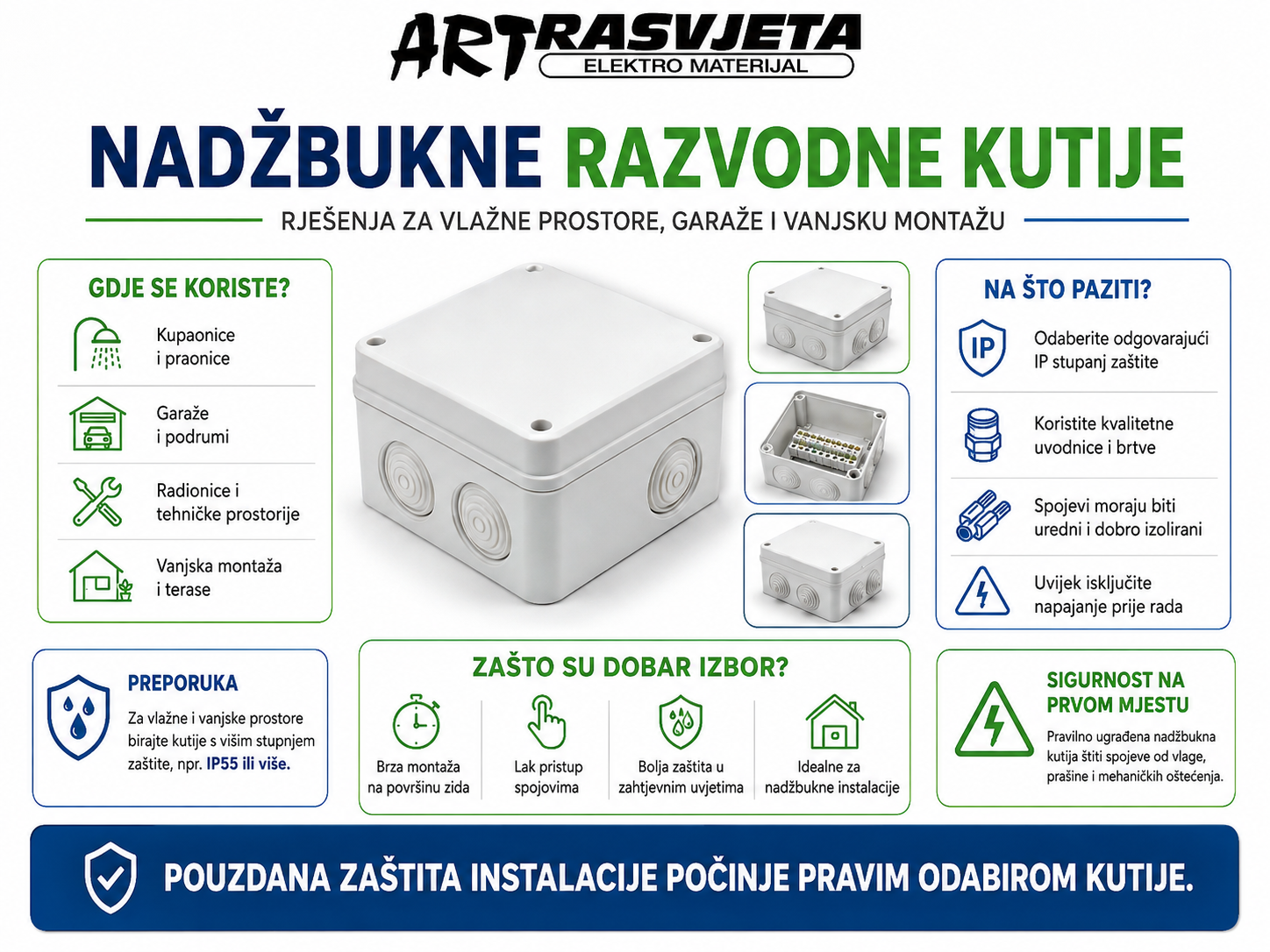

Nadžbukne razvodne kutije: Rješenja za vlažne prostore, garaže i vanjsku montažu
Kada estetski zahtjevi nisu u prvom planu, ili kada struktura zida ne dopušta štemanje (npr. goli beton, drvene brvnare, montažni limeni objekti), primjenjuje se nadžbukna montaža. Za ove namjene koriste se nadžbukne razvodne kutije.
Ove kutije montiraju se izravno na površinu zida pomoću vijaka i tipli. Izuzetno su popularne u podrumima, garažama, tehničkim prostorijama i industrijskim pogonima. Njihova glavna prednost je stopostotna dostupnost – u svakom trenutku možete vizualno pregledati kutiju ili skinuti poklopac radi preinaka na sustavu, bez ikakvog oštećenja zidnih površina.
Za uvođenje kabela u nadžbukne varijante koriste se namjenske uvodnice za kabele. One mogu biti u obliku mekanih gumenih čepova koji se režu na mjeru kabela ili u obliku navojnih (metričkih/PG) uvodnica koje mehanički stišću kabel i stvaraju stopostotni hermetički spoj.
IP65 zaštita od vlage: Kako dešifrirati oznake na kutijama?
Kada se razvodne kutije montiraju na otvorenom (npr. na obiteljskim fasadama za napajanje vanjske rasvjete, kamera ili portafona) ili u prostorima s visokom koncentracijom vodene pare (praonice rublja, kupaonice, komercijalne kuhinje), ključni parametar odabira postaje IP (Ingress Protection) rejting.
IP oznaka sastoji se od dva broja:
- Prvi broj (0-6): Označava stupanj zaštite od prodora čvrstih tijela i prašine.
- Drugi broj (0-9): Označava stupanj zaštite od prodora tekućina (vode).
Za unutarnje, suhe prostorije dovoljna je bazična zaštita (IP20). Međutim, za izazovne uvjete okoline traži se IP65 zaštita od vlage. Broj 6 označava potpunu otpornost na prodiranje prašine, dok broj 5 garantira da je unutrašnjost kutije i električni spojevi zaštićeni od mlazova vode iz bilo kojeg smjera. Kućišta s IP65 zaštitom opremljena su visokokvalitetnim neoprenskim ili gumenim brtvama duž cijelog ruba poklopca.

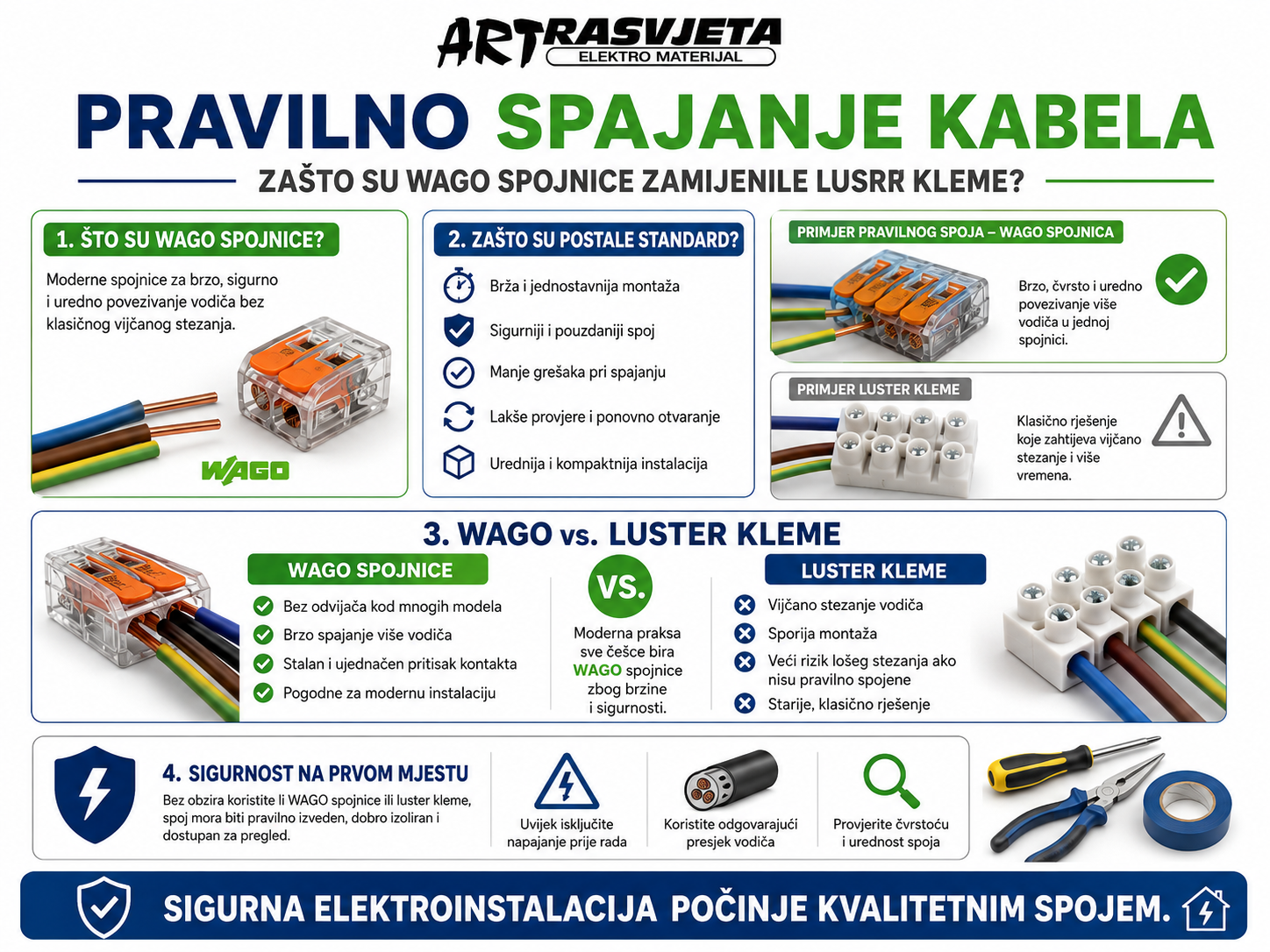

Pravilno spajanje kabela: Zašto su WAGO spojnice zamijenile luster kleme?
Najvažniji dio posla unutar razvodne kutije je samo spajanje vodiča. Loše izveden spoj je najčešći uzrok pada napona, treperenja svjetala i požara na elektroinstalacijama.
Tradicionalno uvrtanje žica pomoću kombiniranih kliješta i omatanje izolir trakom odavno je izbačeno iz profesionalne prakse i strogo je zabranjeno važećim tehničkim propisima. Nakon toga, godinama su se rabile klasične vijčane redne stezaljke (poznatije kao luster kleme). Iako funkcionalne, one imaju veliku manu: s vremenom, pod utjecajem prolaska struje i zagrijavanja, bakar se lagano "opušta", a vijak gubi početni pritisak. To zahtijeva periodičko dotizanje vijaka, što u praksi nitko ne radi.
Danas su standard u industriji postale WAGO spojnice. Riječ je o stezaljkama s integriranom oprugom od nehrđajućeg čelika koja vrši konstantan, nepromjenjiv pritisak na bakreni vodič.
Prednosti WAGO sustava su revolucionarne:
- Sigurnost: Opruga se prilagođava toplinskom širenju i skupljanju bakra, osiguravajući trajno savršen kontakt.
- Brzina: Spajanje se izvodi u sekundi, jednostavnim podizanjem i spuštanjem poluge (klasa 221) ili izravnim uticanjem krutih vodiča.
- Provjera: Kućišta su prozirna, što instalateru omogućuje vizualnu provjeru je li ogoljeni dio vodiča gurnut do kraja.
Uporabom ovih spojnica eliminira se rizik od labavih kontakata, što izravno štiti automatski osiguraci od lažnih aktivacija uzrokovanih iskrenjem na spojevima.

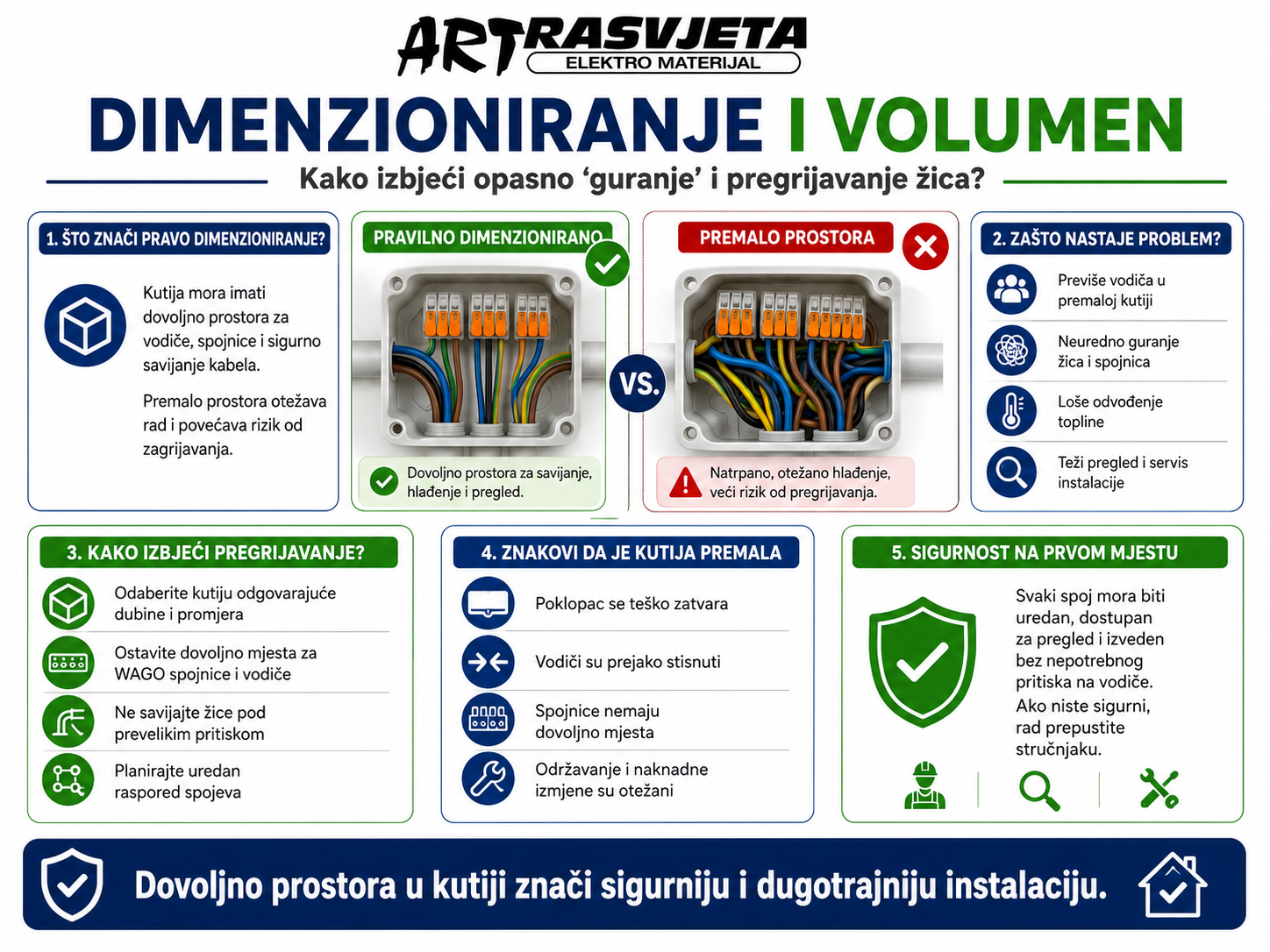

Dimenzioniranje i volumen: Kako izbjeći opasno "guranje" i pregrijavanje žica?
Jedna od najčešćih pogrešaka pri kućnim adaptacijama je prenatrpavanje razvodnih kutija. Kada se u kutiju malog volumena pokuša ugurati prevelik broj vodiča presjeka 2.5 mm ^2 (za utičnice) ili 1.5 mm (za rasvjetu), nastaje nekoliko ozbiljnih problema:
- Mehaničko oštećenje: Prilikom nasilnog guranja poklopca, oštri rubovi spojnica ili sami alati mogu zarezati vanjsku plastičnu izolaciju vodiča.
- Pregrijavanje: Svaki vodič pod opterećenjem razvija određenu temperaturu. Ako unutar kutije nema nimalo slobodnog prostora za cirkulaciju zraka i disipaciju topline, temperatura unutar kućišta dramatično raste, ubrzavajući starenje i krtost izolacije.
Također, strogo je zabranjeno unutar iste male razvodne kutije bez fizičke pregrade miješati energetske kabele (jaka struja, 230V) i komunikacijske kabele (slaba struja, LAN, UTP kabeli, optika, telefonske linije). Visoki napon može inducirati smetnje u komunikacijskim kanalima, a u slučaju proboja izolacije, visoki napon može trajno uništiti mrežnu opremu ili računala.

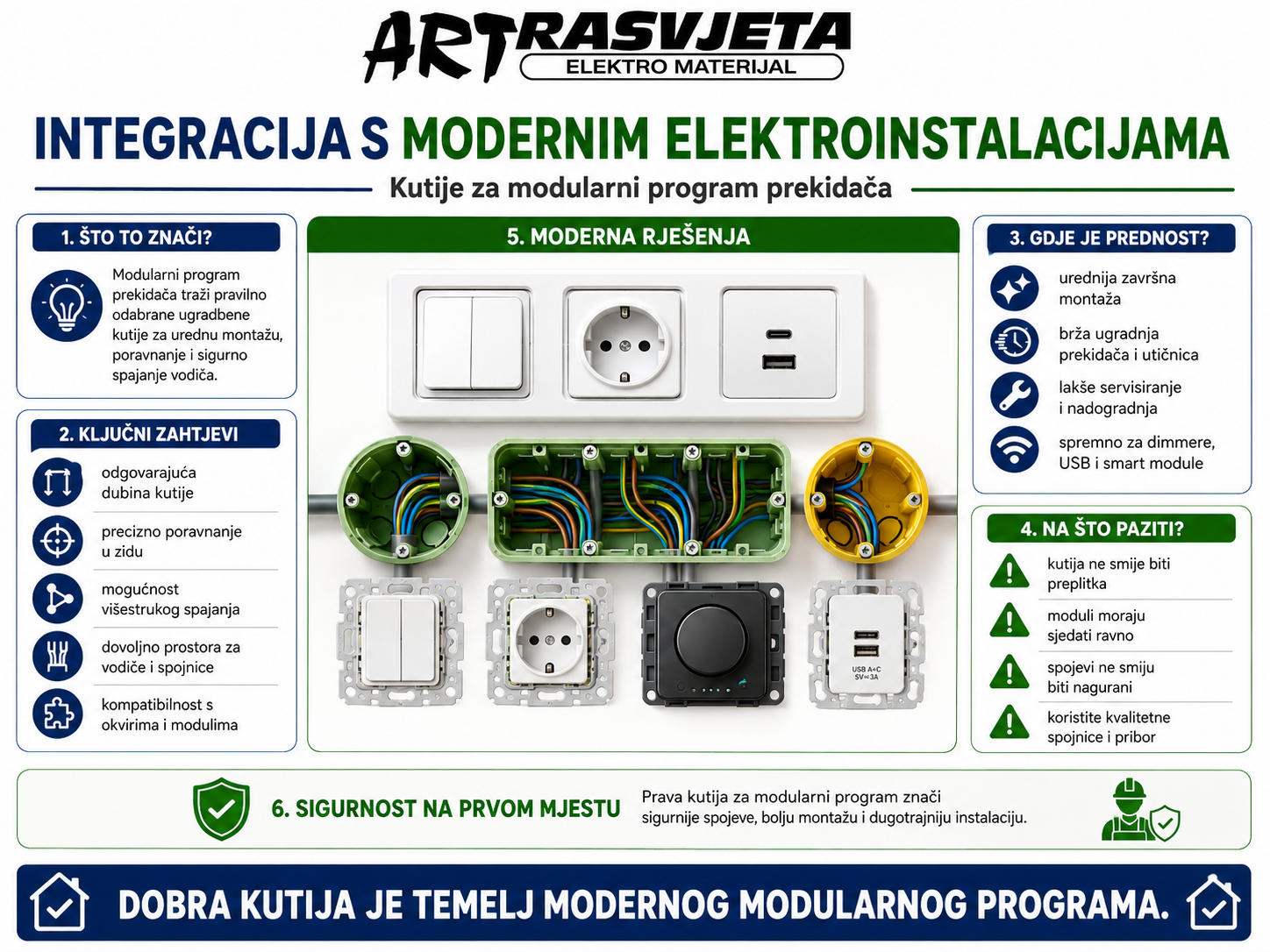

Integracija s modernim elektroinstalacijama: Kutije za modularni program prekidača
Suvremeni interijeri napuštaju klasične okrugle prekidače i masovno prelaze na modularni program elektroopreme. Modularni sustavi omogućuju da unutar jednog pravokutnog okvira kombinirate različite elemente: npr. na jednom mjestu možete imati običan prekidač, zatamnjivač (dimmer), običnu utičnicu i USB utičnicu za punjenje mobitela.
Za takve sustave klasične okrugle kutije promjera 60 mm nisu adekvatne. Umjesto njih koriste se pravokutne modularne razvodne kutije, koje se označavaju prema broju modula koje mogu primiti (npr. 3M, 4M, 7M).
Dizajnirane su tako da ostavljaju izdašan prostor za kabliranje iza samih elemenata. Kada se instalacija završi, na ove se kutije montira noseći okvir, zatim funkcionalni moduli i na kraju ukrasni okvir (plaketa). Budući da ovi sustavi često zahtijevaju preciznost pri montaži kako bi završni okviri savršeno nalijegali na površinu zida, ove kutije dolaze s finim navojima, a fiksiranje nosača vrši se preko elemenata kao što je poklopac s vijcima, što jamči idealnu ravninu i stabilnost tijekom dugogodišnjeg korištenja.
Osim toga, povećani volumen dubokih modularnih kutija idealan je za smještaj suvremenih pametnih sustava. Ako planirate ugradnju pametne rasvjete (poput Philips Hue ili WiZ ekosustava), duboke kutije pružaju potreban prostor za smještaj pametnih releja i kontrolnih modula koji se montiraju izravno iza klasičnih tipkala, pretvarajući tradicionalnu instalaciju u napredni Smart Home sustav.
Često postavljana pitanja (FAQ)
Smije li se razvodna kutija potpuno prelijepiti tapetom, pogipsati ili sakriti iza masivnog namještaja?
Prema svim elektrotehničkim standardima i propisima o sigurnosti, svaka razvodna kutija mora ostati trajno dostupna. To znači da bi njezin poklopac trebao biti dostupan bez rušenja zida ili trajnog uništavanja dekorativnih elemenata. Ako se dogodi kvar ili potreba za adaptacijom, skrivenu kutiju bit će izuzetno teško locirati (često je potreban termo-vizijski sken), a njezino otvaranje uzrokovat će velike estetske i materijalne štete u interijeru.
Koja je točna razlika između razvodne kutije i razvodnog ormara?
Razvodni ormar je centralna točka cijelog objekta ili kata. U njemu se nalaze glavni osigurači, brojilo, fid sklopke i prenaponska zaštita – on upravlja distribucijom i sigurnošću cjelokupnog sustava. Razvodna kutija je manji, lokalni element koji se nalazi unutar pojedinih prostorija i služi isključivo kao lokalno čvorište za grananje žica prema nekoliko obližnjih trošila unutar jednog te istog strujnog kruga.
Kako odabrati idealnu kutiju za instalaciju pametnih releja (Smart Home modula)?
Ako planirate implementaciju pametnih modula koji omogućuju bežično upravljanje rasvjetom, obavezno odaberite kvadratne ili okrugle kutije povećane dubine (minimalno 60 mm ili više). Pametni releji, iako kompaktni, zahtijevaju određen prostor, a u kombinaciji s krutim bakrenim vodičima i WAGO spojnicama, standardna plitka kutija bit će premala, što može dovesti do prignječenja i opasnog oštećenja elektronike ili izolacije kabela.
