Sveobuhvatni vodič kroz razvodne kutije: Odabir i montaža za Vimar, Bticino i Gewiss sustave

Kada planirate renovaciju stana ili gradnju kuće, elektroinstalacijski materijal često ostaje u drugom planu dok ne dođe vrijeme za odabir vidljivih komponenti poput lustera. Međutim, ono što se nalazi unutar zida – razvodna kutija – određuje hoće li vaša instalacija biti moderna, sigurna i prilagođena budućim tehnologijama.

U ovom vodiču detaljno ćemo proći kroz sve aspekte odabira kutija, fokusirajući se na vrhunske brendove kao što su Vimar, Bticino i Gewiss, te objasniti razlike u montaži za knauf i klasične zidove.

Što je zapravo razvodna kutija i zašto je kritična?

Bez obzira radi li se o novogradnji ili adaptaciji, instalacijska kutija služi kao sigurno čvorište za električne spojeve. Postoje tri glavne uloge koje svaka kutija mora zadovoljiti:

1. Mehanička zaštita: Čuva spojeve od prašine i vlage.
2. Zaštita od požara: Kvalitetna spojna kutija izrađena je od samogasivih materijala.
3. Estetska baza: Na nju se montira nosač za utičnice i završni okviri za prekidače.

Kada birate, susrest ćete se s pojmovima kao što su kutija za utičnice i kutija za prekidače. Iako su vizualno slične, njihova dubina i broj modula (mjesta za elemente) variraju ovisno o namjeni.

Razumijevanje tipova: Podžbukna, nadžbukna i modularna kutija

Prva podjela koju svaki investitor mora znati je ona prema načinu ugradnje.

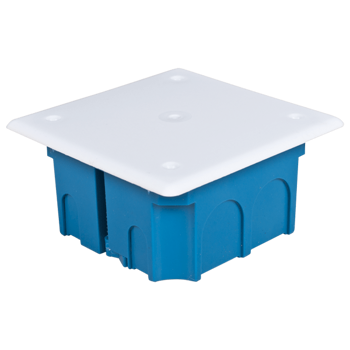

Podžbukna kutija (PŽ)

Podžbukna kutija je standard za klasičnu gradnju (cigla, beton). One se fiksiraju gipsom ili posebnim ljepilima. U Hrvatskoj je prepoznatljiva kao plava kutija za zid. Njezina glavna prednost je čvrstoća, ali zahtijeva štemanje zidova.

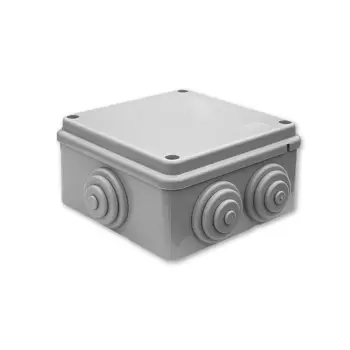

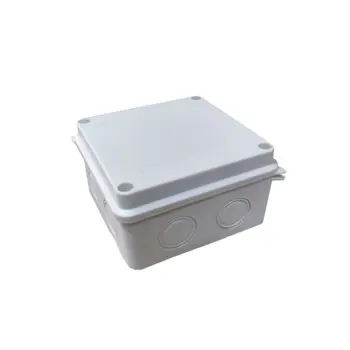

Nadžbukna kutija

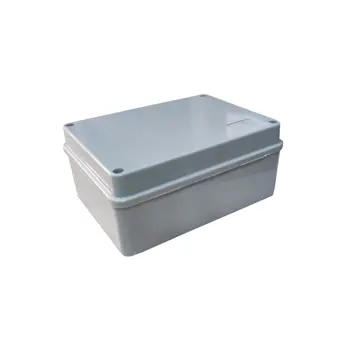

Kada estetski dojam nije primaran (garaže, podrumi, industrijski prostori) ili kada štemanje nije opcija, koristi se nadžbukna kutija. One su često robusnije i dolaze s visokim stupnjem zaštite, kao što je IP55 razvodna kutija, otporna na prašinu i mlazove vode.

Modularna kutija – revolucija u dizajnu

Za razliku od starih okruglih kutija promjera 60mm, modularna kutija (pravokutnog oblika) omogućuje smještaj više elemenata na jednom mjestu. Na nju se montira nosač za utičnice, a zatim i sami moduli te okviri za prekidače.

Podžbukna kutija vs. Kutija za knauf

Najveća dilema pri kupnji je vrsta zida u koji se kutija ugrađuje. Pogrešan odabir može dovesti do nestabilnih utičnica koje "ispadaju" iz zida.

Podžbukne kutije za pune zidove

Podžbukna kutija (često plava kutija za zid) dizajnirana je za ugradnju u ciglu, beton ili siporeks. Fiksira se gipsom ili posebnim mortom.

• Nizajuća kutija: Omogućuje savršeno vodoravno ili okomito spajanje više kutija u nizu, što je ključno za moderne "blokove" utičnica u kuhinjama.
• Duboka podžbukna kutija: Preporučujemo je za sve instalacije gdje planirate "Smart Home" module. Višak prostora omogućuje smještaj WiFi releja iza samog prekidača.

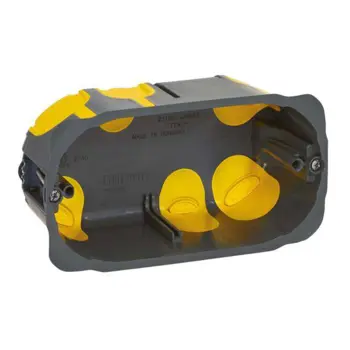

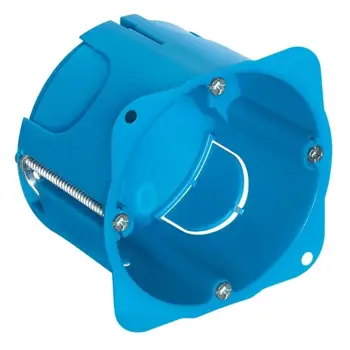

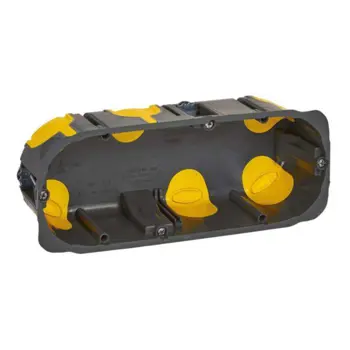

Kutija za šuplje stijenke (Knauf)

Kutija za knauf (prepoznatljiva kao narančasta kutija za knauf) ima specifičan sustav pričvršćivanja.

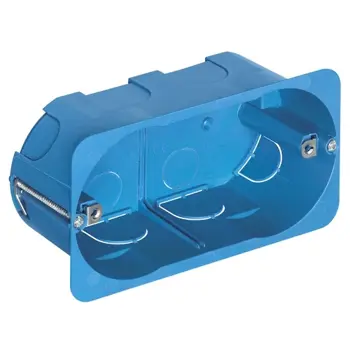

• Kutija s vijcima: Za razliku od podžbuknih, kutija za gips ploče koristi metalne ili plastične "uši" (krilca) koje se stežu vijcima s unutarnje strane ploče.
• Kako montirati razvodnu kutiju u knauf: Ključ je u preciznom bušenju rupe pomoću krune odgovarajućeg promjera (obično 68 mm). Ako se rupa previše proširi, kutija za šuplje stijenke neće imati čvrsto uporište.

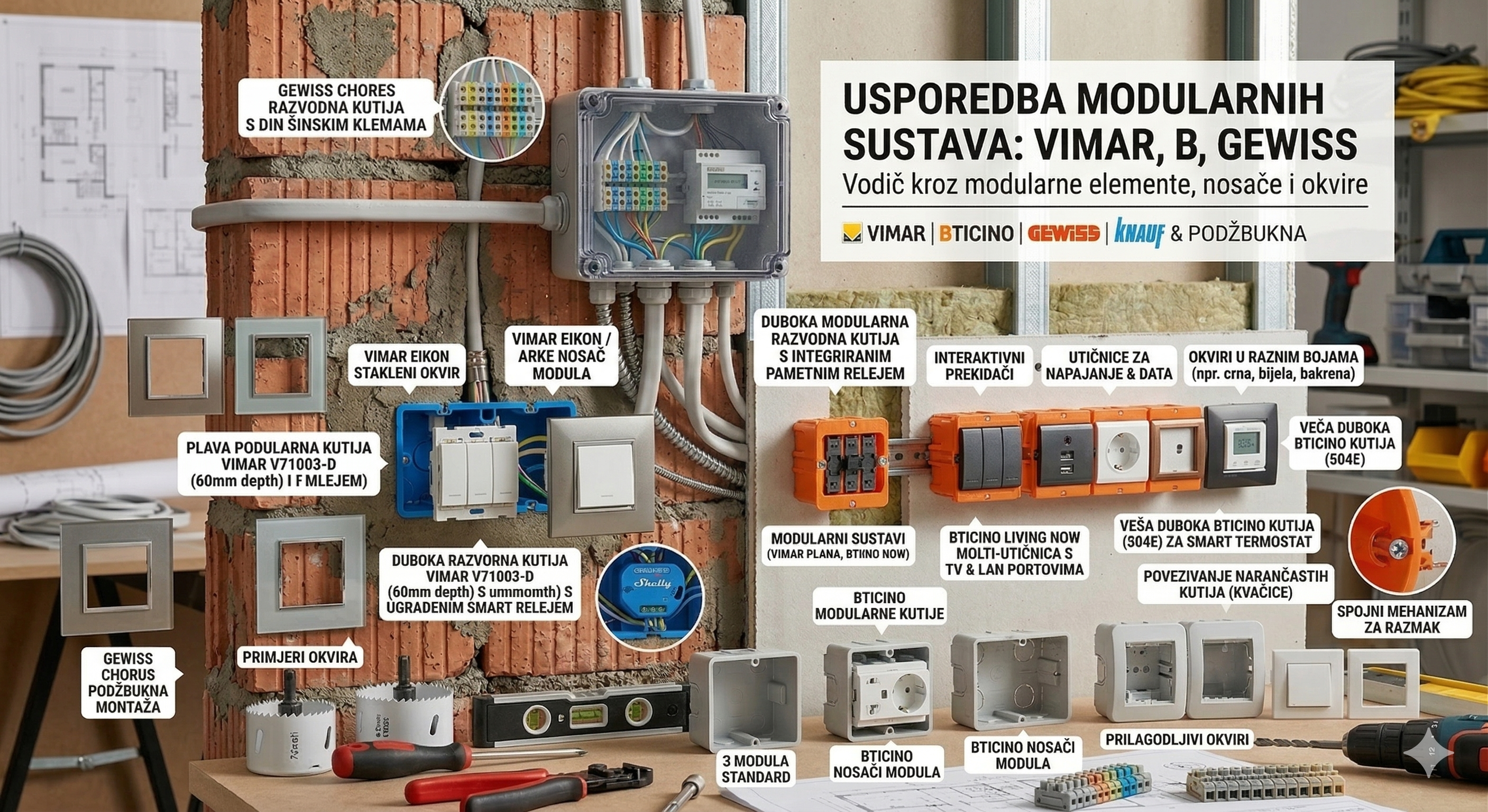

Modularni sustavi: Vimar, Bticino i Gewiss

Talijanski standard zavladao je modernim interijerima zbog svoje fleksibilnosti. Umjesto jedne utičnice u okrugloj kutiji, modularna kutija omogućuje kombiniranje utičnica, USB punjača i prekidača na jednom mjestu.

Vimar – Sinonim za eleganciju

Vimar razvodna kutija je standard u luksuznim rezidencijama.

• Vimar Plana kutija: Idealna za minimalističke prostore.
• Vimar Arké kutija i Vimar Eikon kutija: Nude vrhunski dizajn i materijale poput stakla i metala.

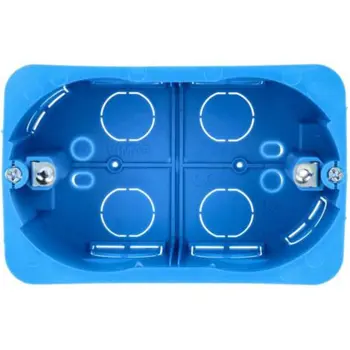

• Vimar V71003: Najprodavanija ugradbena kutija za 3 modula. Vimar ugradnja u gips ploče s ovim modelom je izuzetno jednostavna zahvaljujući preciznim adapterima.

Bticino – Inovacija u svakom modulu

Bticino kutija prati najnovije tehnološke trendove.

• Bticino Living Now kutija: Revolucionarni sustav gdje cijeli okvir služi kao prekidač.
• Bticino Classia kutija i Bticino Matix kutija: Pouzdana rješenja za svaki budžet.
• Bticino 503E: Standardna kutija 3 modula koja je postala mjerilo industrije.

Gewiss – Industrijska snaga u domu

Gewiss razvodna kutija često se bira zbog robusnosti.

• Gewiss Chorus kutija: Sustav koji nudi preko 200 funkcija na malom prostoru.
• Gewiss 48 PT i Gewiss PT DIN: Velike razdjelna kutija jedinice s prozirnim ili punim poklopac razvodne kutije, idealne za glavne spojeve u hodnicima.

Dimenzije modularnih kutija: Koliko modula trebate?

Poznavanje modularne kutije za utičnice dimenzije ključno je za planiranje namještaja.

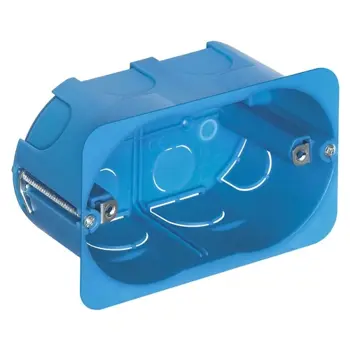

• Kutija 3 modula: Najčešći izbor za spavaće sobe (npr. utičnica + prekidač za lampu).
• Kutija 4 modula: Idealna za dnevne boravke (TV, mrežni priključak, 220V).

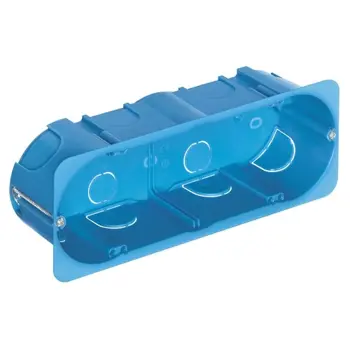

• Kutija 7 modula: "Control panel" za cijelu prostoriju – upravljanje roletama, termostatom i glavnom rasvjetom na jednom mjestu.

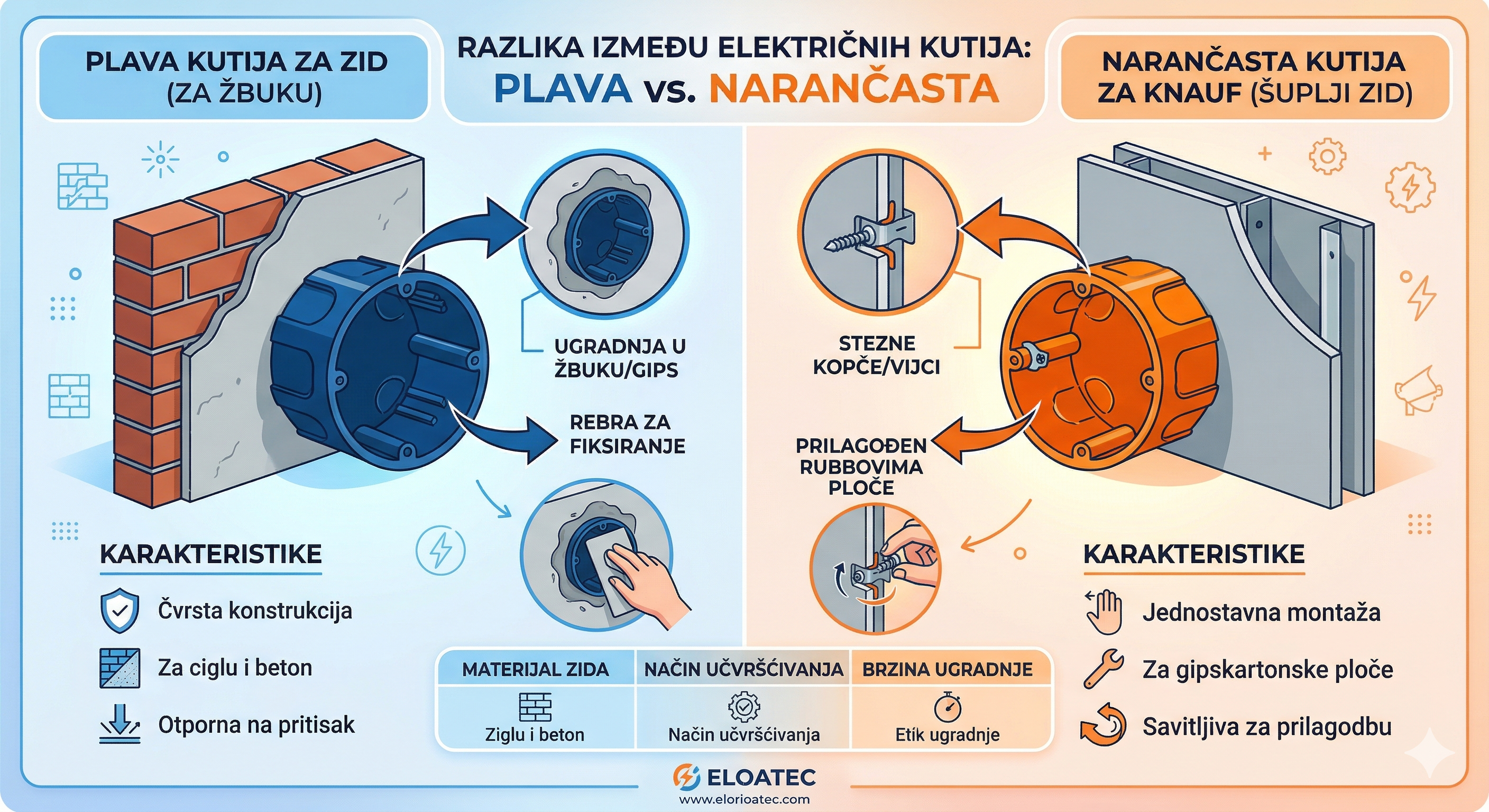

Razlika između plave kutije za zid i narančaste kutije za knauf

Materijal zida diktira vrstu kutije. Korištenje krive kutije može dovesti do nesigurnih spojeva i ispadanja utičnica.

• Kutija za gips ploče (Knauf): Prepoznatljiva narančasta kutija za knauf ima specifična krilca. To je zapravo kutija s vijcima koja se stezanjem fiksira za samu ploču. Kutija za šuplje stijenke mora biti samogasiva kako bi se spriječio požar unutar drvene ili metalne konstrukcije.
• Ugradbena kutija za zid: Ove kutije nemaju vijke za fiksiranje u zid, već su rebraste kako bi bolje "uhvatile" gips.

Razvodna kutija s klemama i stabilnost vaših žarulja

Malo tko povezuje razdjelnu kutiju s trajnošću rasvjete, ali veza je direktna. Razvodna kutija s klemama osigurava čvrst spoj. Labavi spojevi (tzv. "loš kontakt") uzrokuju mikro-prekide struje.

Ovi prekidi su pogubni za moderne LED žarulje. Ako primijetite da vaša žarulja treperi ili često pregorijeva, problem često nije u žarulji, već u loše izvedenom spoju unutar spojne kutije. Kvalitetna instalacijska kutija s uredno složenim klemama produžuje životni vijek vaše rasvjete.

Dimenzije i kapaciteti: Koju kutiju odabrati?

Pri planiranju, razmišljajte unaprijed:

• Kutija 3 modula: Standard za jednu utičnicu ili dva prekidača.
• Kutija 4 modula: Idealna za kombinaciju utičnica + mrežni priključak (LAN).
• Kutija 7 modula: Koristi se u dnevnim boravcima za centralno upravljanje rasvjetom i roletama.

[Table of box dimensions for Vimar, Bticino and Gewiss]

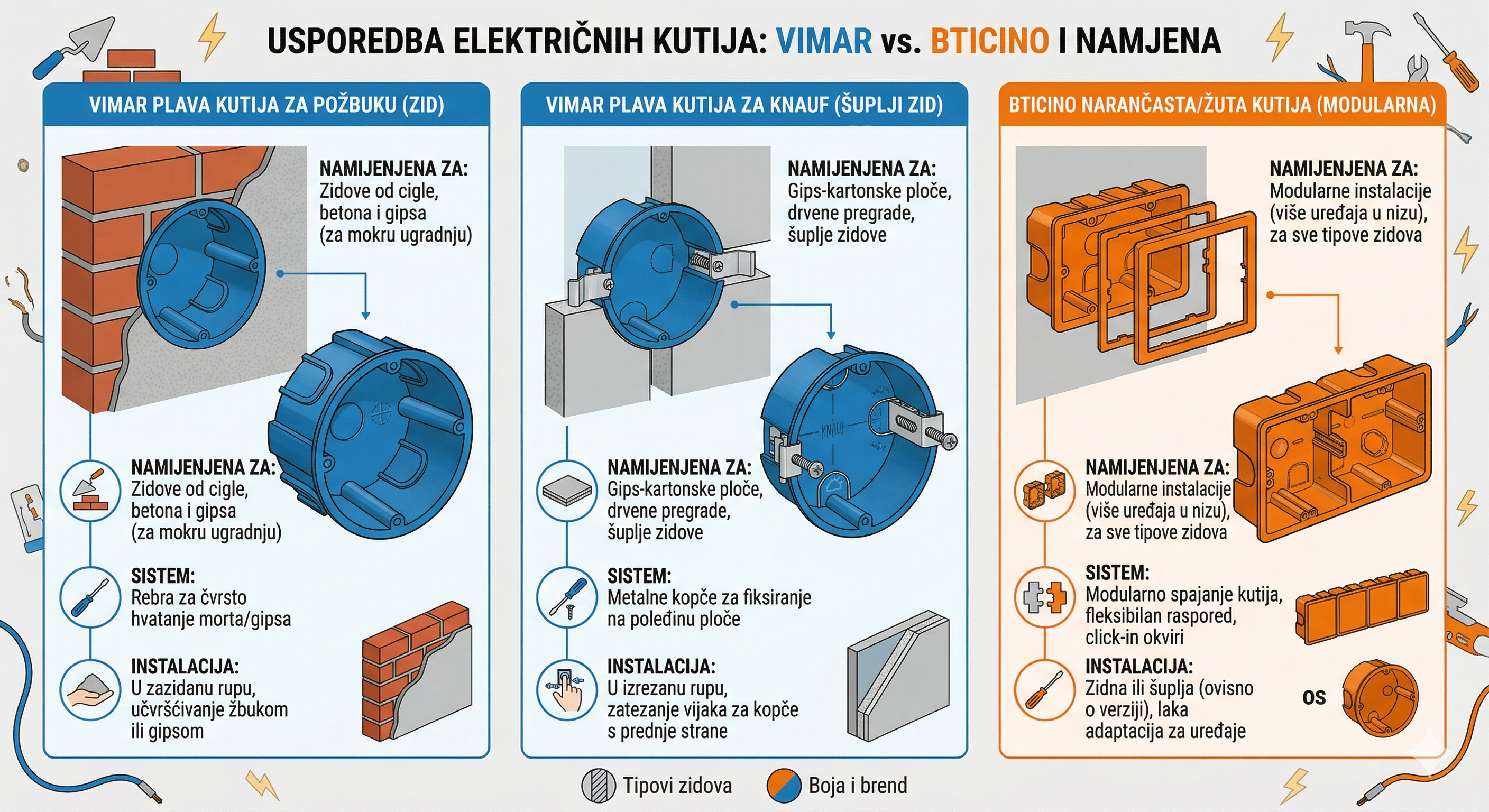

Modularni sustavi: Zašto odabrati Vimar, Bticino ili Gewiss?

Hrvatsko tržište preferira talijanski modularni sustav zbog njegove nevjerojatne fleksibilnosti. Na art-rasvjeta.hr često ističemo tri lidera:

Vimar – Estetika i funkcionalnost

Vimar razvodna kutija smatra se zlatnim standardom. Serije kao što su Vimar Plana kutija, Vimar Arké kutija i prestižna Vimar Eikon kutija zahtijevaju specifične podžbukne baze.

• Vimar V71003: Ovo je najčešća kutija 3 modula koja se koristi za prekidače i utičnice.
• Vimar ugradnja u gips ploče: Zahvaljujući preciznim adapterima, Vimar sustavi u knaufu izgledaju savršeno ravno.

Bticino – Luksuz i pametne funkcije

Bticino nudi vrhunski dizajn s naglaskom na "smart" mogućnosti.

• Bticino Living Now kutija: Ova serija zahtijeva iznimno preciznu ugradnju jer su njezini okviri "plivajući".
• Bticino Classia kutija i Bticino Matix kutija: Ekonomičnije, ali iznimno izdržljive opcije.
• Bticino 503E: Standardna pravokutna kutija koja je kompatibilna s većinom njihovih serija.

Gewiss – Industrijska pouzdanost u domu

Gewiss razvodna kutija poznata je po svojoj prostranosti. Gewiss Chorus kutija sustav nudi izvrsna rješenja za veće sklopove.

• Gewiss 48 PT: Velika spojna kutija koja služi kao glavno čvorište za kabele.
• Gewiss PT DIN: Kutija s ugrađenom DIN šinom, idealna za smještaj osigurača ili releja unutar prostorije.

Vodič za ugradnju: Kako montirati razvodnu kutiju u knauf i zid

Pravilna montaža ključna je za dugovječnost. Evo kako to rade profesionalci:

Kako montirati razvodnu kutiju u knauf?

1. Označavanje: Koristite libelu. Modularne kutije za utičnice dimenzije variraju, pa provjerite šablonu.
2. Bušenje: Za kutiju za šuplje stijenke koristi se kruna od 68mm. Za modularne kutije (poput 3 modula), buše se dvije spojene rupe koje se zatim spajaju pilom za knauf.
3. Fiksiranje: Umetnite kutiju i zategnite vijke. Krilca će s unutarnje strane čvrsto pritisnuti gips ploču.

Povezivanje podžbuknih kutija u niz

Ako trebate više od 7 modula, morat ćete raditi povezivanje podžbuknih kutija u niz. Za to se koristi nizajuća kutija koja ima bočne spojnice. One osiguravaju da je razmak između kutija točno onoliki koliki je potreban da bi okviri za prekidače sjeli jedan do drugoga bez razmaka.

Tehnika i sigurnost: Od spojeva do vlage

Pravilno povezivanje podžbuknih kutija u niz zahtijeva preciznost. Ako kutije nisu savršeno poravnate, okviri za prekidače će stajati koso, što kvari estetiku cijelog zida.

Razvodna kutija s klemama

Za glavne razvode, razvodna kutija s klemama je sigurniji izbor od običnog uvrtanja žica. Loš spoj u spojnoj kutiji uzrokuje pad napona, što rezultira time da vaša LED žarulja treperi ili brže pregorijeva. Kvalitetan kontakt smanjuje zagrijavanje i rizik od požara.

Kupaonica i vanjski prostori

Vlaga je najveći neprijatelj struje. Najbolje razvodne kutije za kupaonicu moraju imati gumene brtve.

• IP55 razvodna kutija: Pruža zaštitu od mlaza vode i prašine.
• Nadžbukna kutija: Ako niste u mogućnosti štemati zid (npr. u garažama ili podrumima), kvalitetna nadžbukna kutija s IP zaštitom je obavezna.

Kako instalacija utječe na kvalitetu svjetla

Mnogi korisnici krive samu žarulju za loše osvjetljenje, ne znajući da problem često leži u kutiji.

1. Dimeri i dubina: Moderne LED žarulje često zahtijevaju dimere. Ti uređaji su glomazniji od običnih prekidača. Bez duboke podžbukne kutije, žice će biti stisnute, što može dovesti do kratkog spoja.
2. Stabilnost napona: Uredna razdjelna kutija osigurava da svaka žarulja u krugu dobiva stabilan napon. Ako primijetite da LED žarulja titra kada se uključi neki drugi aparat, provjerite spojeve u razvodnim kutijama.
3. Smart Lighting: Ako instalirate pametnu žarulju (npr. Philips Hue ili slično), kutija mora omogućiti stalni napon, što znači da se ožičenje unutar kutije za prekidače mora presložiti.

Najčešće pogreške kod DIY montaže

Kao stručnjaci na art-rasvjeta.hr, često vidimo sljedeće probleme:

• Preplitka ugradnja: Kada ugradbena kutija viri iz zida, nosač za utičnice se ne može fiksirati, ostavljajući ružan razmak između zida i okvira.
• Korištenje neodgovarajućih vijaka: Kutija za gips ploče zahtijeva svoje specifične vijke; improvizacija s vijcima za drvo može oštetiti knauf konstrukciju.
• Zatrpavanje kutija: Nikada ne prekrivajte poklopac razvodne kutije tapetama ili žbukom bez obilježavanja mjesta. U slučaju kvara, morat ćete lupati po zidu da je pronađete.

Tablica usporedbe: Vodeći brendovi

Kvaliteta počinje u zidu

Bilo da tražite narančastu kutiju za knauf ili prestižni Vimar Eikon sustav, važno je razumjeti da je svaka razvodna kutija temelj na kojem gradite atmosferu svog doma. Pravilno odabran elektroinstalacijski materijal omogućuje vam da vaša omiljena žarulja svijetli bez prekida, a vaša kuća ostane sigurna.

Za sve dodatne informacije, specifikacije i široku ponudu Vimar, Bticino i Gewiss asortimana, posjetite art-rasvjeta.hr – vaše stručno odredište za vrhunsku rasvjetu i instalacije.
