Sve što trebate znati o klasičnoj zaštiti strujnih krugova

Sigurnost električnih instalacija temelj je svakog sigurnog doma. Iako danas živimo u eri digitalizacije i pametnih kuća, osnova zaštite od preopterećenja i kratkog spoja desetljećima je počivala na jednoj maloj, ali izuzetno pouzdanoj komponenti: osiguraču. U nastavku ćemo detaljno istražiti različite aspekte ove tehnologije.

Rastalni osigurači: Temelj sigurnosti starih instalacija

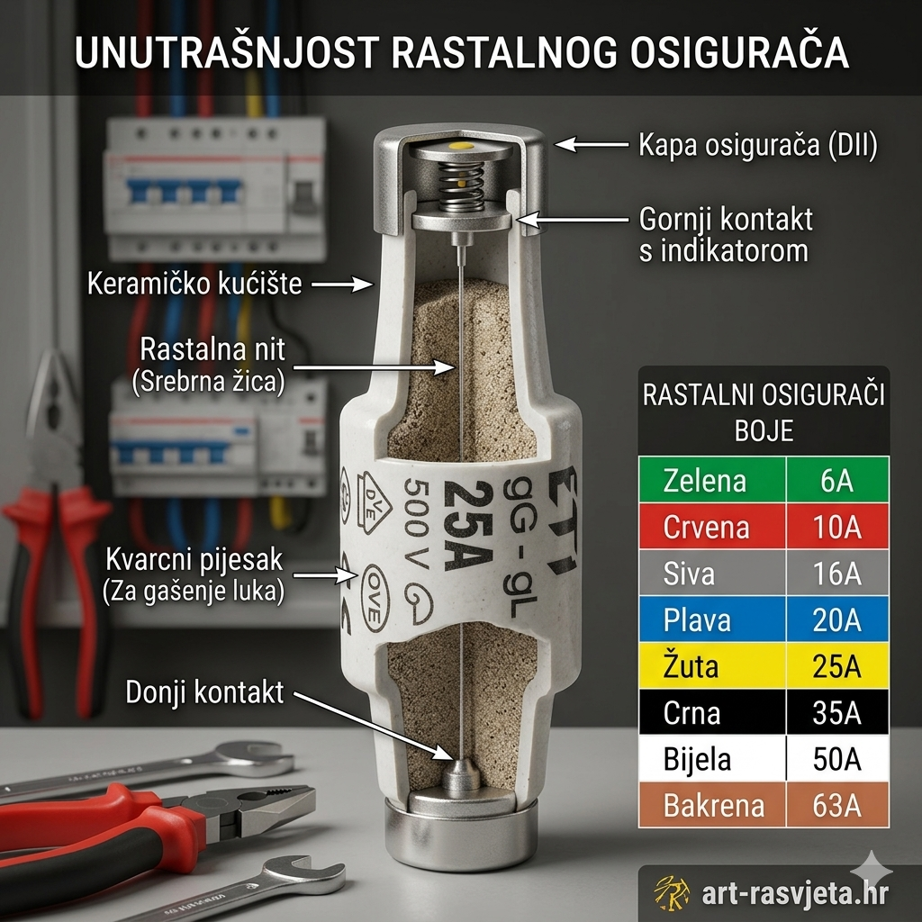

Rastalni osigurači predstavljaju najstariji i najpouzdaniji oblik zaštite električnih strujnih krugova. Njihov princip rada je fascinantno jednostavan, a opet nepogrešiv. Unutar svakog osigurača nalazi se tanka nit od srebra ili bakra, precizno kalibrirana da izdrži određenu jačinu struje.

Kada struja u krugu premaši dopuštenu granicu (bilo zbog preopterećenja ili kratkog spoja), dolazi do procesa poznatog kao Jouleovo zagrijavanje. Količina topline generirana u vodiču može se izraziti formulom:

Gdje je $I$ jakost struje, $R$ električni otpor niti, a $t$ vrijeme protjecanja struje. Kada ta toplina prijeđe točku tališta materijala, nit puca – strujni krug se prekida, a vaša imovina i život bivaju zaštićeni od požara.

Stari keramički osigurači: Zašto su i danas u uporabi?

Mnogi se pitaju zašto su stari keramički osigurači još uvijek prisutni u milijunima kućanstava unatoč pojavi modernih automatskih sklopki. Odgovor leži u njihovoj robusnosti i "prekidnoj moći". Keramika (porculan), od koje je izrađeno tijelo osigurača, izvanredan je izolator i izuzetno je otporna na visoke temperature koje nastaju prilikom izbijanja osigurača.

Za razliku od plastičnih kućišta modernijih uređaja, visokokvalitetna keramika se neće rastaliti niti deformirati pod ekstremnim uvjetima. Osim toga, unutrašnjost keramičkog tijela ispunjena je kvarcnim pijeskom. U trenutku pucanja niti, taj pijesak gasi električni luk koji nastaje, sprječavajući bilo kakvu štetu na okolnim instalacijama.

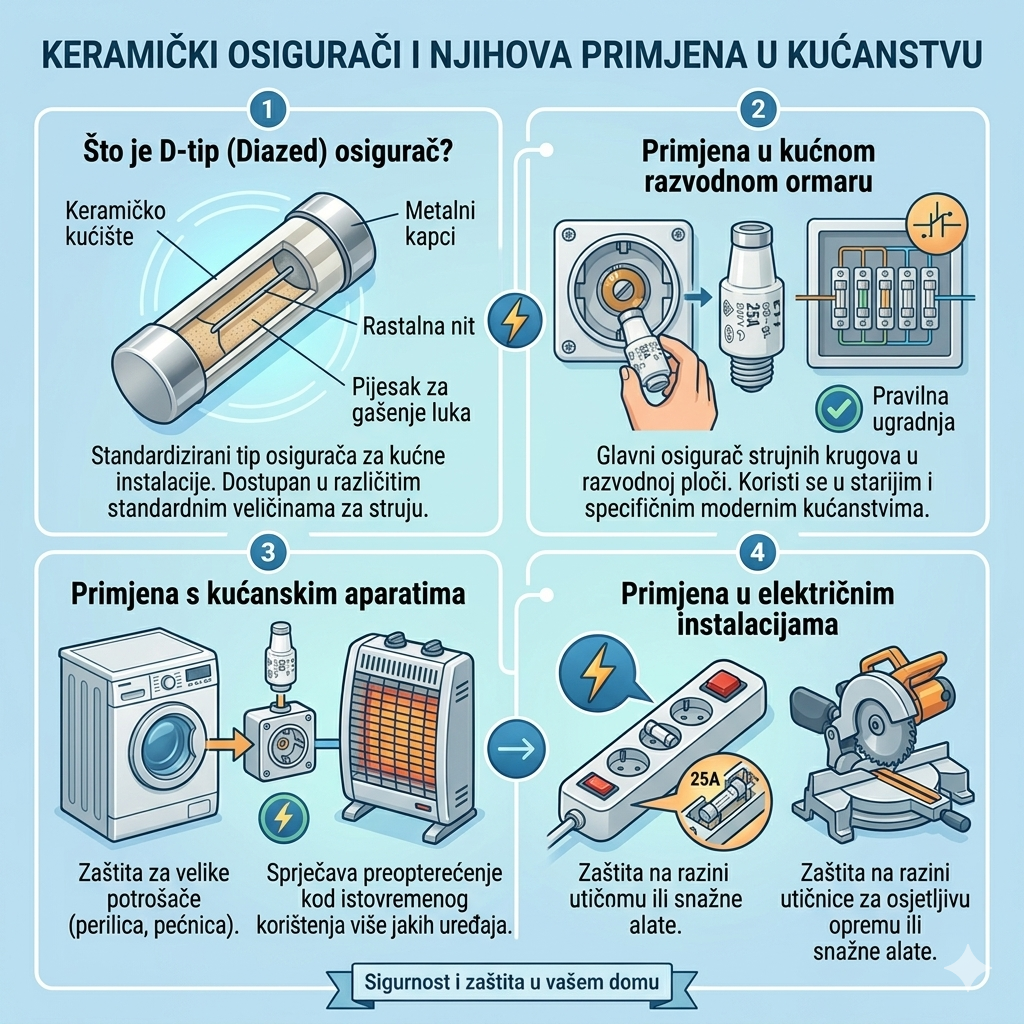

Keramički osigurači i njihova primjena u kućanstvu

Kada govorimo o svakodnevnoj uporabi, keramički osigurači su sinonim za trajnost. Oni su srce Diazed (D) sustava, koji je standardiziran još početkom 20. stoljeća. Njihova glavna prednost je u tome što su "nezamjenjivi" u smislu amperaže – zahvaljujući kalibarskim prstenovima u podnožju, fizički je nemoguće umetnuti osigurač veće amperaže u ležište predviđeno za manju struju, čime se eliminira rizik od ljudske pogreške.

Patrone osigurači – Zamjenjivi elementi sustava

U stručnoj terminologiji, ono što kolokvijalno zovemo "osiguračem" zapravo su patrone osigurači. Patron je onaj dio koji se mijenja nakon što "pregori". On se sastoji od:

1. Donjeg kontaktnog poklopca (koji naliježe na kalibarski prsten).
2. Gornjeg kontaktnog poklopca (koji dodiruje kapu osigurača).
3. Indikatora ("oka") koji otpada kada nit pukne, signalizirajući da je patron neispravan.

Upravo su ovi elementi ključni za održavanje sustava funkcionalnim. Na art-rasvjeta.hr uvijek naglašavamo važnost držanja rezervnih patrona u kući, jer, za razliku od automatskih osigurača, patron se ne može "resetirati" – on se mora zamijeniti novim.

Stari osigurači za struju: Kako prepoznati kvar?

Ako vam se dogodi da nestane struje u jednom dijelu stana, vaši stari osigurači za struju su prvo mjesto gdje trebate pogledati. Prepoznavanje kvara je jednostavno: na prednjoj strani patrone, ispod stakla na kapi, nalazi se mali obojeni metalni disk (indikator). Ako je taj disk otpao ili se ne vidi, osigurač je pregorio.

Važno upozorenje: Nikada nemojte pokušavati "popravljati" pregorjeli osigurač umetanjem komadića žice ("licnanje"). To je najčešći uzrok požara na električnim instalacijama jer takav "osigurač" više nema preciznu točku taljenja i dopustit će struji da pregrije žice u zidovima.

Rastalni osigurači boje – Univerzalni jezik amperaže

Kako biste brzo i bez zabune mogli znati koji osigurač kupiti, uveden je standardizirani sustav boja. Rastalni osigurači boje nisu tu radi estetike, već radi sigurnosti. Svaka boja odgovara točno određenoj jakosti struje (amperaži):

Kada idete u nabavu na art-rasvjeta.hr, najlakše je pogledati boju prstena koji je ostao u podnožju ili boju "oka" na pregorjelom osiguraču.

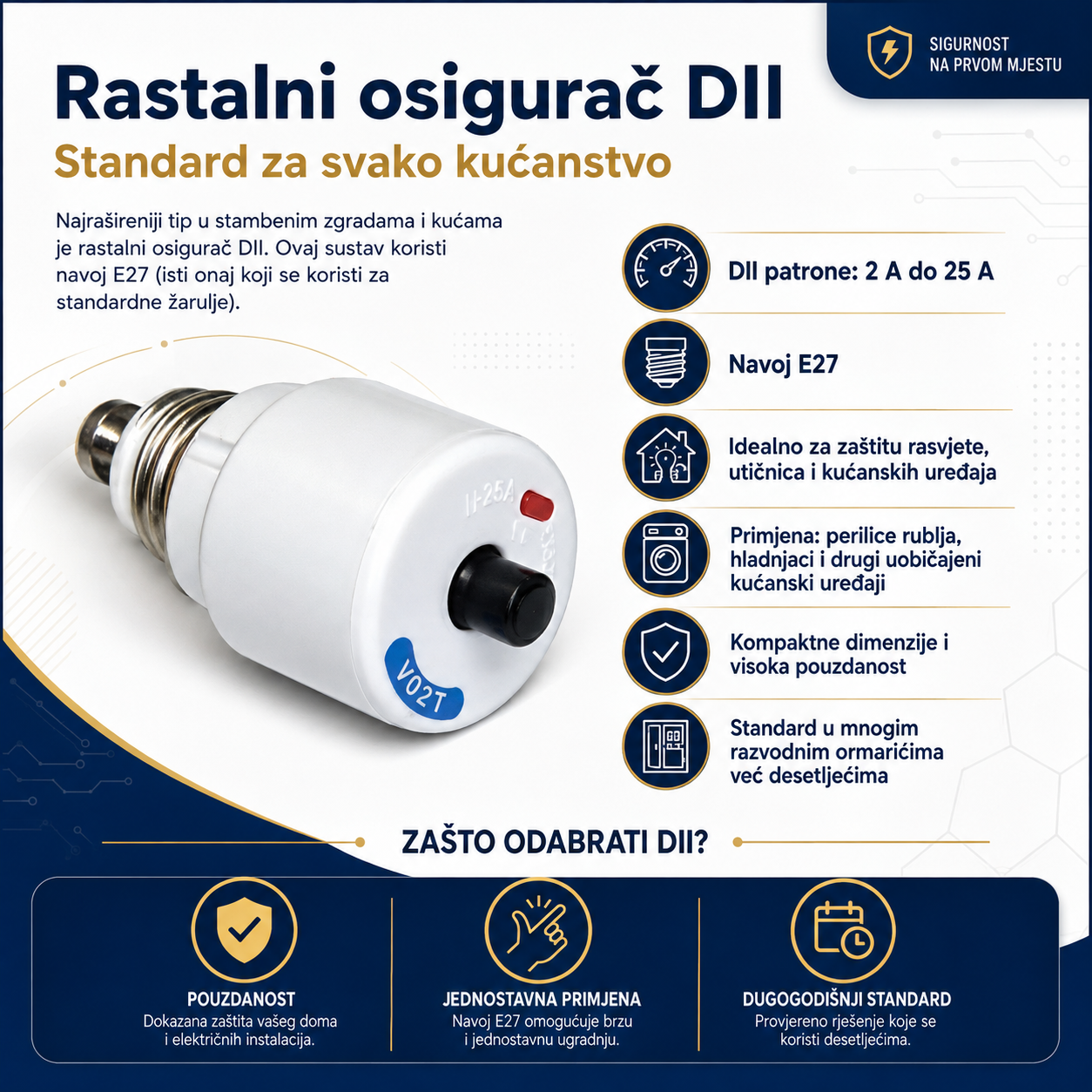

Rastalni osigurač DII – Standard za svako kućanstvo

Najrašireniji tip u stambenim zgradama i kućama je rastalni osigurač DII. Ovaj sustav koristi navoj E27 (isti onaj koji se koristi za standardne žarulje).

DII patrone dolaze u rasponu od 2A do 25A. One su idealne za zaštitu rasvjete, utičnica i uobičajenih kućanskih uređaja poput perilica rublja ili hladnjaka. Zbog svojih kompaktnih dimenzija i pouzdanosti, ostali su standard u mnogim razvodnim ormarićima desetljećima.

OSIGURAČ DIII – Za snažnije potrošače i industriju

Kada potrebe za energijom premaše 25 Ampera, na scenu stupa OSIGURAČ DIII. Ovaj tip osigurača je fizički veći od DII verzije i koristi navoj E33.

Oni se najčešće koriste kao:

• Glavni osigurači u razvodnim pločama.
• Zaštita za snažne strojeve (cirkulare, velike pećnice, industrijske pogone).
• Osigurači na ulazu u objekte.

DIII patrone pokrivaju amperaže od 35A, 50A do 63A. Važno je napomenuti da ne možete uvrnuti DIII patronu u DII podnožje, čime se opet osigurava da ne dođe do preopterećenja instalacija koje nisu projektirane za tolike struje.

Praktični savjeti za zamjenu i održavanje

1. Isključite potrošače: Prije zamjene osigurača, isključite uređaj koji je uzrokovao preopterećenje.
2. Provjerite vlažnost: Nikada ne dirajte osigurače mokrim rukama ili ako stojite na mokroj podlozi.
3. Kapa mora biti čvrsta: Prilikom zavrtanja, kapa mora biti čvrsto stegnuta kako bi se osigurao dobar električni kontakt. Labav spoj uzrokuje iskrenje i topljenje kape.
4. Provjera podnožja: Ako novi osigurač odmah pregori, kvar nije u osiguraču već u instalaciji ili neispravnom trošilu.

Iako su moderni automatski osigurači praktičniji jer se jednostavno "podignu", stari keramički osigurači i dalje nude neusporedivu razinu pouzdanosti u specifičnim uvjetima. Njihova jednostavnost, otpornost na toplinu i jasno definirana amperaža putem boja čine ih nezamjenjivim dijelom povijesti, ali i sadašnjosti elektrotehnike.

Sve potrebne rastalne osigurače, bilo da se radi o DII ili DIII modelima, kao i pripadajuće kape i podnožja, možete pronaći u našoj ponudi na art-rasvjeta.hr. Čuvajte svoje instalacije i birajte samo provjerene, atestirane komponente za vaš dom.
