Kada je u pitanju modernizacija doma ili završni radovi na elektroinstalacijama, postavljanje utičnice jedan je od najčešćih zadataka. Iako se na prvu može činiti komplicirano, uz prave upute i kvalitetan elektromaterijal ovaj posao možete odraditi brzo i sigurno.
Mnogi se pitaju kako spojiti utičnicu bez zvanja majstora, no prije nego što krenete u projekt, morate znati da rad sa strujom zahtijeva maksimalan oprez i nultu toleranciju na pogreške. Kao lideri na tržištu – u Art-rasvjeti ne nudimo samo vrhunsku opremu nego i stručno znanje koje jamči sigurnost vašeg doma. Za razliku od običnih online trgovina koje samo preprodaju robu sumnjivog podrijetla, mi stojimo iza svakog proizvoda, a našu stručnost možete provjeriti i uživo u našim specijaliziranim salonima u Zagrebu (Ozaljska, Maksimirska).
U ovom vodiču donosimo sve detalje o tome kako se spaja utičnica, koja je standardna spajanje utičnice shema te kako izbjeći najčešće greške.
Postavljanje utičnice može se činiti kao jednostavan zadatak. No, potrebno je pratiti nekoliko koraka kako bi utičnicu postavili na pravilan i siguran način. Naši klijenti vrlo često sami postavljaju i mijenjaju utičnice, no vole provjeriti da li su dobro zapamtili način na koji se to radi. Pročitajte naš jednostavni vodič za instalaciju i ugradnju utičnice i podsjetite se.
Utičnica koju postavljate mora biti barem 30 do 50 centimetara odmaknuta od izvora vode, vlage i topline. Isto tako prilikom postavljanja utičnicu nemojte postaviti u blizini poda kako ne bi bila u blizini djece ili kućnih ljubimaca.
Udaljenost od prozora ili vrata bi prema standardima trebala biti 10 cm. Udaljenost od poda u pravilu 30 centimetara.
Priprema i sigurnost: Prvi i najvažniji korak
Prije nego što uopće dotaknete žice, elektroinstalacija mora biti potpuno bez napona.
- Isključite osigurač za strujni krug na kojem radite.
- Provjerite ispitivačem napona (fazanerom) ima li struje u žicama unutar kutije (kutije za ugradnju).
Nemojte riskirati s jeftinim i neprovjerenim alatom. Ako niste sigurni kako postaviti utičnicu, posjetite naše poslovnice gdje će vam naši stručni djelatnici pokazati pouzdan alat i vrhunske module (poput brendova Vimar, Bticino ili Schneider) s kojima je ugradnja utičnice maksimalno pojednostavljena.
Spajanje utičnice – Shema i raspored žica
Pravilno povezivanje uticnice za struju ovisi o točnom prepoznavanju boja vodiča (žica) u vašem zidu. Prema modernim standardima, u pravilu ćete u kutiji pronaći tri žice:
- Faza (L): Obično je smeđe, crne ili sive boje. To je žica koja dovodi struju.
- Neutralni vodič / Nula (N): Uvijek je plave boje.
- Uzemljenje (PE): Uvijek je žuto-zelene boje. Služi kao zaštita od strujnog udara.
Standardna spajanje utičnice shema:
Kada gledate poleđinu utičnice, vidjet ćete tri kontakta s vijcima ili "push-in" stezaljkama:
- Lijevi i desni kontakt: Ovdje se spajaju faza i nula. Potpuno je svejedno hoćete li fazu (smeđu) staviti lijevo, a nulu (plavu) desno, ili obrnuto.
- Središnji kontakt (uzemljenje): Nalazi se u sredini i obično je označen simbolom uzemljenja. Ovdje obavezno ide žuto-zelena žica! Pogrešno spajanje uzemljenja može biti izuzetno opasno.
Odabir utičnice prema načinu ugradnje
Na tržištu postoje razni modeli utičnica koji se razlikuju u načinu ugradnje, položaju ali i dizajnu. Utičnice mogu biti nadgradne i ugradbene.
Ugradbene utičnice su najčešće odabrani oblik utičnice jer se mehanizam i žice nalaze u zidu te su u potpunosti nevidljivi nakon što se ugrade. Nadgradne utičnice se postavljaju na zid neovisno o tome od kojeg je materijala.
- Nadgradne utičnice
- Ugradbene utičnice
Odabir utičnice prema vrsti mehanizma
Utičnice se razlikuju i prema vrsti mehanizma koji se u njima nalazi. Razlikujemo utičnice s vijčanom stezaljkom i utičnice s opružnom stezaljkom. Vijčana stezaljka pričvršćuje žicu između ploča. Za podešavanje žice potrebno je samo zategnuti vijak.
Kod utičnica s opružnom stezaljkom potrebno je stisnuti tipku i otvor za žicu se otpusti. Za podešavanje žice potrebno je ukloniti oštećeni dio žice i ponovno spojiti.
- Utičnice s vijčanom stezaljkom
- Utičnice s opružnom stezaljkom
Opterećenje
Ovisno o primjeni utičnice koju želite postaviti potrebno je obratiti pažnju na opterećenje koje ona podnosi. S obzirom na uređaje koje želite koristiti u utičnici koju postavljate možda ćete morati postaviti utičnicu koja podržava veće opterećenje i viši napon.
Ako niste sigurni kako odabrati utičnicu za određeni uređaj, pitajte prodavače koji će vam pomoći odabrati idealnu utičnicu za vaše potrebe.
Dijelovi utičnice
Sve utičnice neovisno o dizajnu i načinu ugradnje imaju iste dijelove. Osnova utičnice je najčešće od keramike ili plastike.
Na osnovu su spojeni svi ostali dijelovi utičnice, od elemenata za instalaciju koji se ne vide do vidljivih dijelova odnosno prednje ploče. Prednja ploča je dekorativni element utičnice, dok su baza i instalacije nevidljivi.
Postavljanje utičnice - vodič
Oprez i priprema za postavljanje utičnice
Kako bi bili sigurni prilikom postavljanja utičnice, obratite pažnju na nekoliko jednostavnih stvari. Prilikom nestručnog upravljanja električnom energijom može doći do strujnog udara i šoka.
Posljedice mogu biti kobne i potrebno je obratiti posebnu pozornost prilikom rada sa strujom.
Gumeni materijali
Guma je materijal koji nema provodnost. Ne provodi električnu energiju stoga su gumeni materijali najbolji odabir prilikom rada sa strujom. Koristite se gumenim materijalima. Koristite alat koji ima gumenu zaštitu na sebi prilikom postavljanja utičnice.
Gumene rukavice i obuća s gumenim potplatom dio također su mjera opreza prilikom rada sa strujom te vas štite od mogućeg šoka i strujnog udara.
Pripremni koraci
Prije nego što krenete skidati staru utičnicu ili rezati otvor za novu utičnicu potrebno je napraviti pripremne korake. Isključite napajanje. Možete isključiti i samo osigurač na koji je spojena utičnica, ako ste posve sigurni o kojem se osiguraču radi. Ako niste sigurni, isključite struju u potpunosti dok ne postavite novu utičnicu i onda ponovno uključite struju.
Nakon što ste isključiti struju, još jednom provjerite napon u postojećoj utičnici. Provjerite da li ima struje u strujnom krugu i zatim na izlazu na kojem radite. Ako u utičnici još uvijek ima napona provjerite da li ste isključili ispravan osigurač.

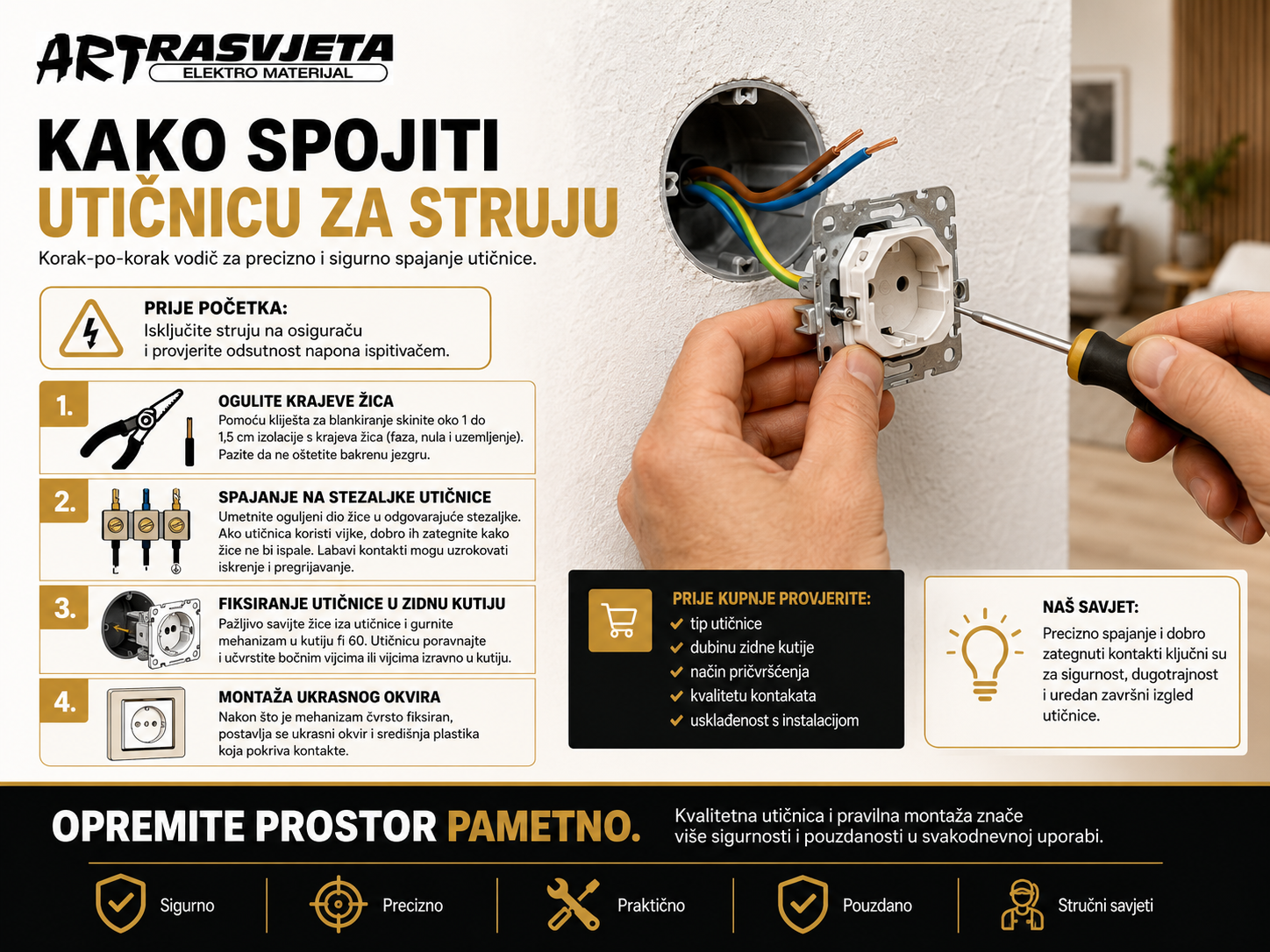

Kako spojiti utičnicu za struju: Korak-po-korak
Ako vas zanima detaljno kako spojiti uticnicu u praksi, slijedite ove korake:
1. Ogulite krajeve žica
Pomoću kliješta za blankiranje skinite oko 1 do 1.5 cm izolacije s krajeva žica (faze, nule i uzemljenja). Pazite da ne oštetite bakrenu jezgru žice.
2. Spajanje na stezaljke utičnice
Umetnite oguljeni dio žice u odgovarajuće stezaljke. Ako vaša utičnica koristi vijke, dobro ih zategnite kako žice ne bi ispale. Labavi kontakti mogu uzrokovati iskrenje i topljenje plastike, što dovodi do požara. Zato je precizno spajanje utičnice za struju ključ sigurnosti.
3. Fiksiranje utičnice u zidnu kutiju
Pažljivo savijte žice iza utičnice i gurnite mehanizam u kutiju (fi 60). Utičnicu poravnajte (koristite libelu) i zategnite bočne vijke (tzv. pandže) koji će je čvrsto fiksirati za zid, ili je pričvrstite vijcima izravno u kutiju.
4. Montiranje uticnice za struju – Ukrasni okvir
Nakon što je unutarnji mehanizam čvrsto fiksiran, postavlja se ukrasni okvir i središnja plastika koja pokriva kontakte.
Skidanje stare utičnice i postavljanje nove utičnice
Alati potrebni prilikom promjene i postavljanja utičnice:
- odvijači
- građevinski nož ili skalpel
- ispitivač napona
- izolacijska traka
Nakon što ste isključili struju i provjerili da li ima napona u staroj utičnici spremni ste za promjenu utičnice. Staru utičnicu jednostavno demontirate. Šarafe koji se nalaze unutar utičnice jednostavno otpustite. Ovisno o mehanizmu unutar utičnice otpustite navoje i žica će se jednostavno otpustiti.
Kada ste skinuli staru utičnicu morate prepoznati nekoliko različitih dijelova koji su bitni za pravilno spajanje nove utičnice. Nova utičnica ima tri navoja u koje se spajaju žice. Ovisno o vrsti možete prepoznati žicu koja provodi napon, žicu koja je nula i žicu za uzemljenje utičnice.
Žice je potrebno pripremiti za spajanje. Kako biste ih mogli pravilno spojiti, odstranite izolaciju sa žice. Dovoljno je ukloniti 2 cm do 3 cm izolacije. Nakon što ste uklonili izolaciju sa žice, pregledajte da li na njoj postoje vidljiva oštećenja. Ako postoje oštećenja, odrežite taj dio žice i ponovite postupak skidanja izolacije i pripreme.
Unutarnje žice su u tri boje plavoj, žutoj i žuto zelenoj. Ako nemate žicu u bijeloj boji ona može biti crvena, crna ili u nekoj drugoj boji. Žica u žuto zelenoj boji je uzemljenje koje se spaja na srednji kontakt. Plava žica je radna nula koja se spaja na radni mehanizam utičnice. Bijela ili smeđa žica se spaja na drugi kontakt.
Ovisno o mehanizmu stisnuti ćete tipku ili zategnuti vijak kako biste zatvorili kontakt. Ako koristite utičnicu s vijčanom stezaljkom očišćenu žicu prije postavljanja savijete u polukružni oblik kako biste ju lakše pričvrstili. Žicu oko vijka savijate u smjeru kazaljke na satu.
Najkvalitetnije utičnice, prekidači i elektro materijal u našem web shopu!
Nakon što su žice spojene s kontaktima spremate ih u montažnu kutijicu. Pažljivo spremite žice i radni dio utičnice kako ne bi došlo do oštećenja. Nakon što ste namjestili da svi dijelovi stoje na mjestu možete postaviti zadnji dio utičnice. Postavite prednju dekorativnu ploču i zategnite vijke.
Prilikom postavljanja nove utičnice potrebno je otvoriti zid, otvor koji radite mora biti malo veći od montažne kutijice kako bi ju bez problema mogli postaviti u otvor. Nikada nemojte micati zaštitnu kutijicu ili dijelove utičnice lomiti kako bi stali u otvor.
Prilikom odabira utičnice birajte kvalitetne proizvode renomiranih svjetskih proizvođača. Odaberite utičnicu koja ie izrađena od visoko kvalitetne plastike ili od keramike.
Na taj način osiguravate svoj dom od potencijalnih problema s električnom energijom. Ako niste sigurni kako odabrati, obratite se našim iskusnim prodavačima koji će vam rado pomoći i odgovoriti na sva vaša pitanja koja imate!

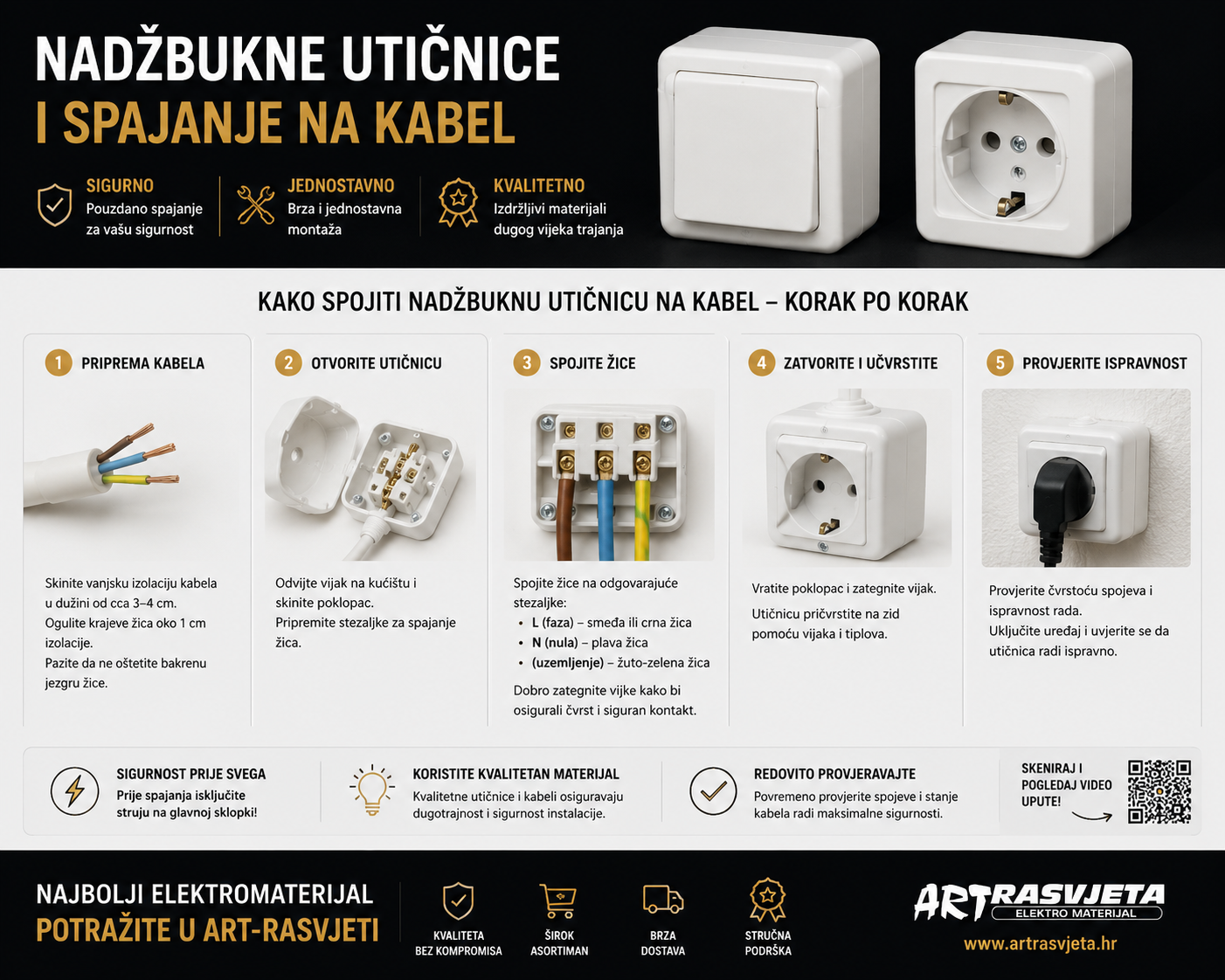

Nadžbukne utičnice i spajanje na kabel
Nemaju svi prostori podžbukne instalacije (unutar zida). U garažama, podrumima, radionicama ili na terasama češće se koriste nadžbukne utičnice.
- Ugradnja utičnice iznad žbuke: Za ovo vam nije potrebna rupa u zidu, već se cijelo kućište montira na površinu zida. Postavljanje utičnice ovog tipa zahtijeva robusnija kućišta s višim stupnjem IP zaštite (npr. IP44 ili IP55 ako postoji vlaga).
- Spajanje utičnice na kabel: Ako radite produžni kabel ili mijenjate oštećenu utičnicu na nekom uređaju, postupak je sličan. Ključno je osigurati da kabel bude čvrsto stegnut unutar uvodnice utičnice kako se prilikom povlačenja žice ne bi izvukle iz kontakata. Znanje o tome kako povezati uticnicu na kabel omogućuje vam izradu prilagođenih produžnih kabela za specifične potrebe vašeg kućanstva.
Najčešće greške kod povezivanja utičnica
Iako sada znate kako spojiti utičnicu, obratite pozornost na ove kritične točke kako biste izbjegli probleme:
- Zamjena uzemljenja i faze: Ako žuto-zelenu žicu spojite na mjesto faze, kućište spojenog uređaja (poput perilice ili hladnjaka) bit će pod naponom, što je opasno po život!
- Nedovoljno zategnuti vijci: Uzrokuje zagrijavanje, topljenje utičnice i prekid strujnog kruga.
- Predugo oguljene žice: Ako oguljeni bakar viri izvan stezaljki, može doći do kratkog spoja unutar kutije.
