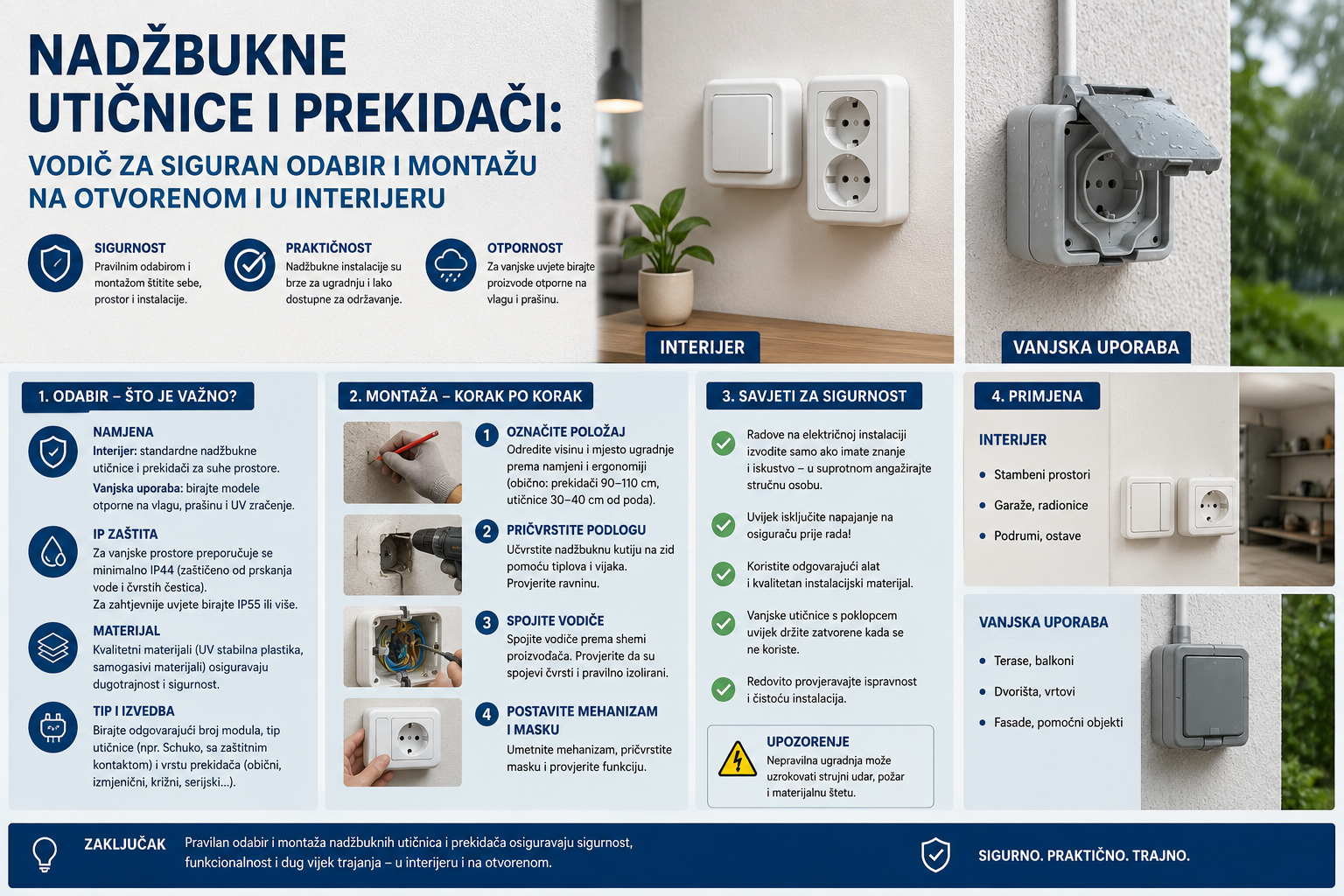

Nadžbukne utičnice i prekidači: Vodič za siguran odabir i montažu na otvorenom i u interijeru

Kada planiramo elektroinstalacije u domu, radionici ili vrtu, prva pomisao najčešće je skrivanje svih kabela i kutija duboko u zidove. Podžbukni sustavi pružaju besprijekoran, minimalistički izgled, no njihova izvedba zahtijeva opsežne građevinske radove – štemanje cigle ili betona, prašinu, gletanje i ponovno bojanje.

Što kada želite dodati novu utičnicu na tek obnovljenu fasadu? Ili kada uređujete podrum, garažu ili konobu gdje su zidovi od punog kamena ili betona? U takvim scenarijima na scenu stupaju nadžbukne utičnice i prekidači.

Moderni nadžbukni program doživio je pravu evoluciju. Nekada rezerviran isključivo za vlažne podrume i industrijske pogone, današnji asortiman spaja vrhunski inženjering, visoku razinu sigurnosti i estetiku koja se savršeno uklapa u moderne interijere i eksterijere. U ovom detaljnom vodiču proći ćemo kroz sve ključne aspekte odabira, sigurnosnih normi i pravilne ugradnje nadžbuknih elemenata.

Što su nadžbukne utičnice i prekidači i kada su najbolji izbor?

Nadžbukni program podrazumijeva sve električne elemente (sklopke, utičnice, regulatore) čije se kućište montira izravno na površinu zida, umjesto unutar njega. Cijeli mehanizam nalazi se unutar izolirane, zaštitne kutije koja je fiksirana vijcima.

Ovakav pristup nudi nekoliko neusporedivih prednosti u specifičnim situacijama:

• Jednostavno širenje električne instalacije: Ako u postojećoj prostoriji trebate dodatno radno mjesto ili novi aparat, nadžbukna montaža omogućuje vam da izvučete liniju iz postojeće razvodne kutije bez oštećenja zidnih površina.
• Brza i čista vanjska montaža: Savršeno rješenje za prostore gdje bi štemanje stvorilo previše otpada ili ugrozilo statiku i izolaciju (poput montažnih i drvenih kuća).
• Idealno za specifične materijale: Na betonskim monolitnim zidovima, dekorativnom kamenu ili starim obiteljskim konobama, postavljanje podžbukanih kutija tehnički je iznimno zahtjevno ili potpuno neizvedivo.
• Industrijski i retro dizajn: U modernoj arhitekturi, posebice pri uređenju loftova i ugostiteljskih objekata, vidljive električne instalacije u kombinaciji s metalnim ili crnim cijevima postale su iznimno popularan estetski pravac.

Najčešća mjesta primjene uključuju garaže, kućne radionice, natkrivene terase, ljetne kuhinje, vrtne kućice te sve vlažne prostorije poput praonica i prostranih kupaonica.

Kako odabrati pravu IP zaštitu za vlažne prostorije i eksterijer?

Kada se struja i voda nađu u blizini, kompromisa nema. Najvažniji tehnički parametar pri odabiru opreme za vanjske prostore ili prostore s povećanom vlagom je stupanj zaštite, poznatiji kao IP oznaka (Ingress Protection).

IP oznaka sastoji se od dvije znamenke:

1. Prva znamenka (0–6): Označava razinu zaštite od ulaska krutih predmeta, alata i prašine.
2. Druga znamenka (0–9): Označava razinu zaštite od prodiranja tekućina (vlage i vode).

Za lakše snalaženje pri kupnji, donosimo pregled preporučenih zona ugradnje prema standardima koje zadovoljava art-rasvjeta.hr ponuda:

Savjet stručnjaka iz art-rasvjeta.hr: Prilikom projektiranja vanjske instalacije, uvijek gledajte korak ispred. Čak i ako je utičnica pod natstrešnicom, kosi pljuskovi nošeni vjetrom mogu je natopiti. Stoga je za sve vanjske pozicije u kontinentalnoj i obalnoj Hrvatskoj preporuka odabrati minimalno IP55 zaštitu. Osim same vode, kvalitetne linije odlikuje i visoka otpornost na vremenske uvjete (UV stabilna plastika) koja sprječava da materijal s godinama požuti, postane krt i naposljetku pukne pod utjecajem sunčevog zračenja i mraza.

Vrste elemenata: Od šuko utičnice do izmjeničnih sklopki

Svaka funkcionalna mreža zahtijeva različite vrste elemenata kako bi upravljanje energijom i rasvjetom bilo intuitivno i sigurno.

Nadžbukna šuko utičnica s poklopcem za maksimalnu sigurnost

Klasična šuko utičnica u nadžbuknoj izvedbi za vlažne prostore obavezno dolazi s opružnim poklopcem. Taj poklopac ima dvostruku ulogu: sprječava ulazak vode kada u utičnicu nije uključen potrošač te štiti unutrašnjost od nakupljanja prljavštine, lišća ili kukaca.

Napredniji modeli opremljeni su i unutarnjim zaštitnim zavjesicama (tzv. child protection ili shutters). One onemogućuju guranje stranih predmeta (poput odvijača ili žica) u utičnicu, jer se otvaraju samo pod istovremenim i jednakim pritiskom oba utikača, što je ključan faktor sigurnosti ako se utičnica nalazi nisko na obiteljskoj terasi gdje borave djeca.

Nadžbukni izmjenični prekidač i serijska sklopka: Upravljanje rasvjetom

Upravljanje rasvjetnim tijelima zahtijeva odabir odgovarajućeg mehanizma sklopke ovisno o shemi spajanja:

• Jednopolni prekidač: Koristi se za najjednostavnije paljenje i gašenje jednog izvora svjetlosti s jednog mjesta.
• Serijska sklopka: Sadrži dvije tipke unutar jednog kućišta i omogućuje neovisno paljenje dva različita kruga rasvjete (npr. jedna tipka pali reflektor iznad roštilja, a druga ambijentalno svjetlo na terasi).
• Izmjenični prekidač: Dolazi u paru. Idealan je za hodnike, stubišta ili velike terase jer omogućuje da upalite svjetlo na ulazu u dvorište, a ugasite ga na samim vratima kuće.

Kombinirani blokovi: Utičnica + prekidač u jednom kućištu

Ako na određenom mjestu trebate i izvor napajanja i kontrolu svjetla (primjerice, pokraj radnog stola u garaži ili na stupu natkrivene terase), kombinirani blokovi su najpraktičnije rješenje. Dolaze u vertikalnoj ili horizontalnoj izvedbi, a njihovo kućište je tvornički premošteno i zabrtvljeno. Time smanjujete broj potrebnih uvodnica i pojednostavljujete povezivanje, jer kroz jedan kabel dovodite fazu, nulu i uzemljenje za oba elementa.

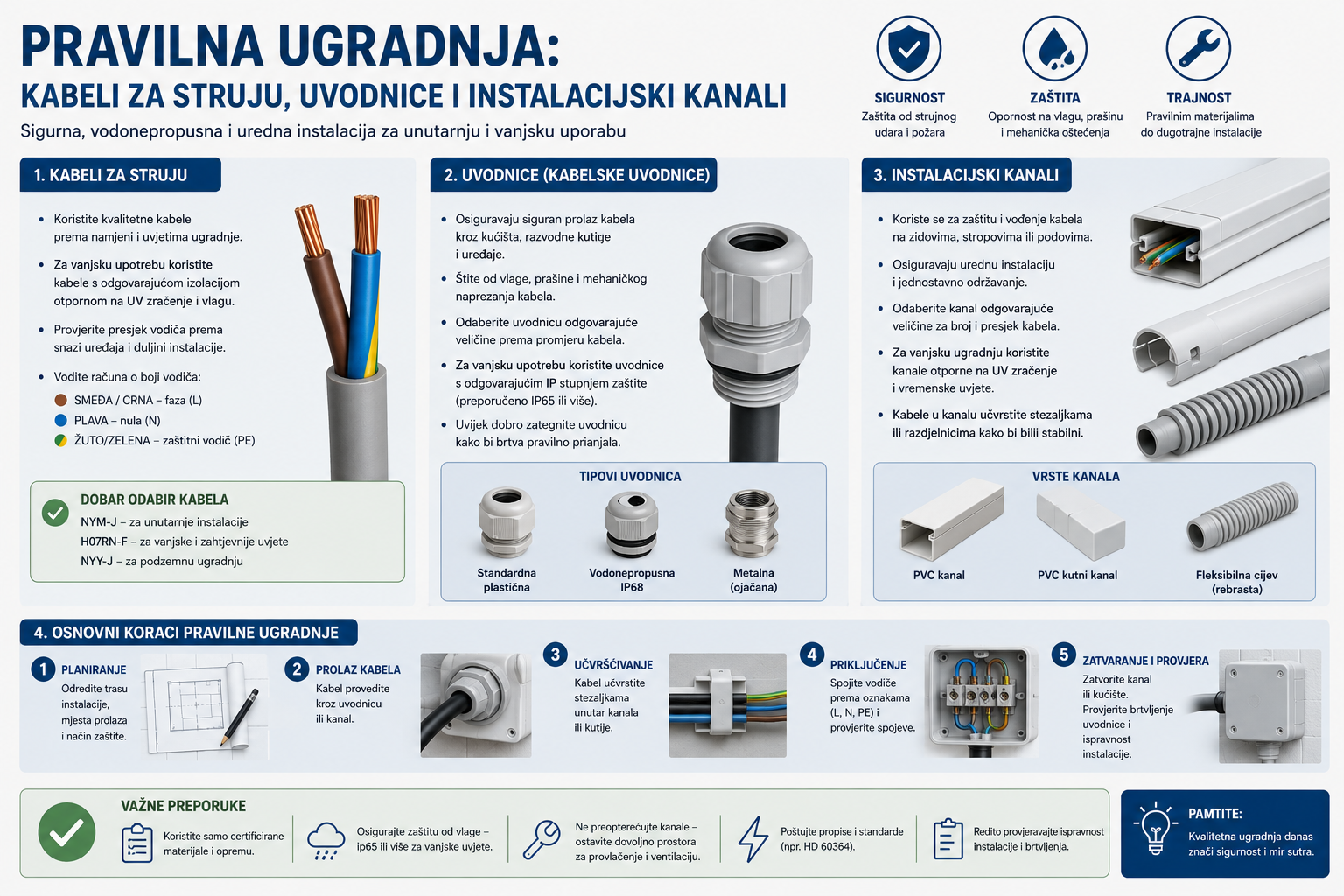

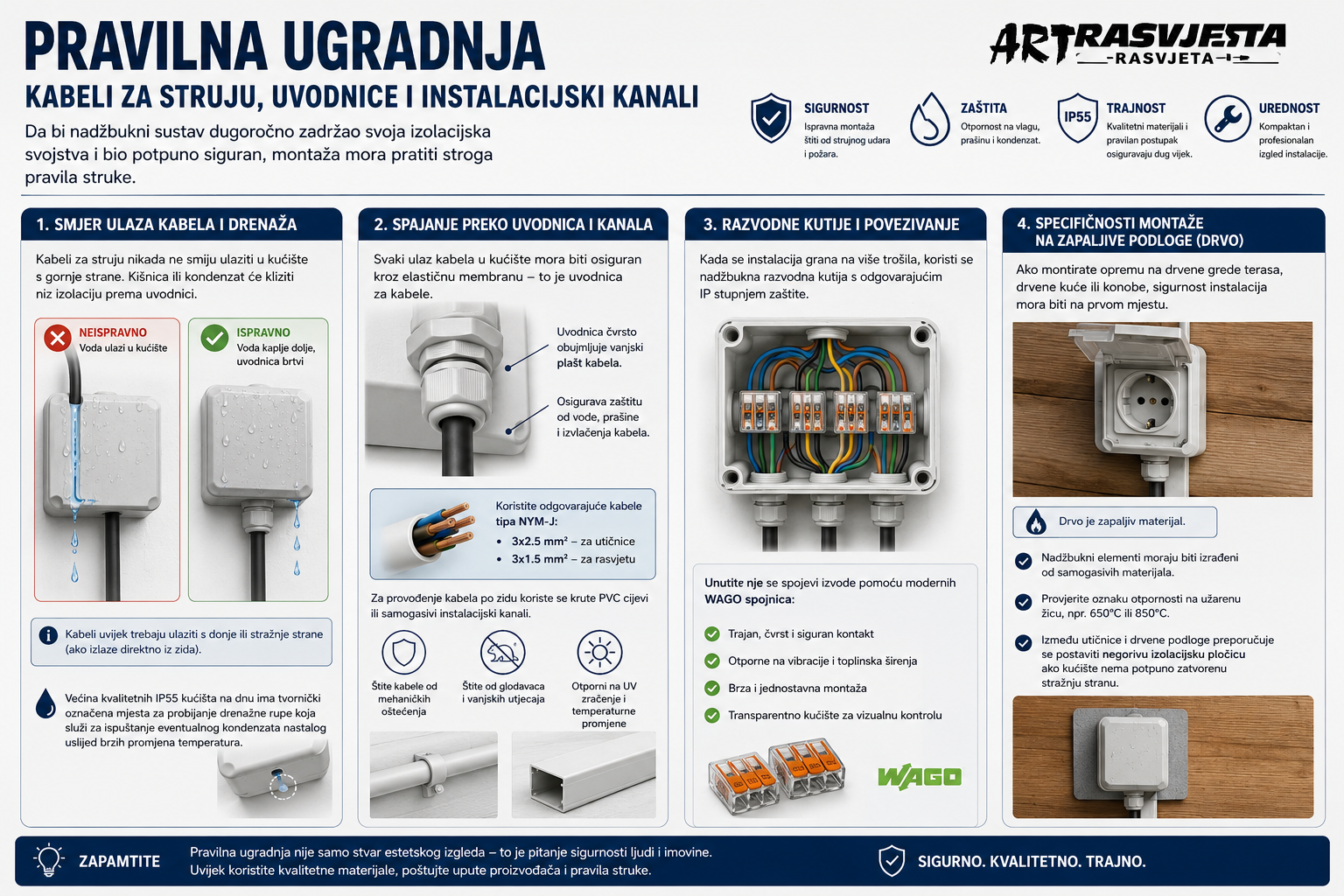

Pravilna ugradnja: Kabeli za struju, uvodnice i instalacijski kanali

Da bi nadžbukni sustav dugoročno zadržao svoja izolacijska svojstva i bio potpuno siguran, montaža mora pratiti stroga pravila struke.

1. Smjer ulaza kabela i drenaža

Jedno od zlatnih pravila elektrotehnike za vanjsku montažu glasi: kabeli za struju nikada ne smiju ulaziti u kućište s gornje strane. Ako kabel ulazi odozgo, kišnica ili kondenzat gravitacijski će kliziti niz izolaciju ravno prema uvodnici. S vremenom, uslijed starenja gume, vlaga može pronaći put u unutrašnjost. Kabeli uvijek trebaju ulaziti s donje ili stražnje strane (ako izlaze direktno iz zida). Također, većina kvalitetnih IP55 kućišta na dnu ima tvornički označena mjesta za probijanje drenažne rupe koja služi za ispuštanje eventualnog kondenzata nastalog uslijed brzih promjena temperatura.

2. Spajanje preko uvodnica i kanala

Svaki ulaz kabela u kućište mora biti osiguran kroz elastičnu membranu – to je uvodnica za kabele. Ona mora čvrsto obujmiti vanjski plašt kabela (najčešće kabel tipa NYM-J, npr. 3x2.5 mm^2 za utičnice ili 3x1.5 mm^2 za rasvjetu). Za provođenje kabela po zidu koriste se krute PVC cijevi ili samogasivi instalacijski kanali. Oni štite kabele od mehaničkih oštećenja, glodavaca i direktnog sunčevog utjecaja, stvarajući urednu i kompaktnu cjelinu.

3. Razvodne kutije i povezivanje

Kada se instalacija grana na više trošila, koristi se nadžbukna razvodna kutija s odgovarajućim IP stupnjem zaštite. Unutar nje se spojevi izvode pomoću modernih WAGO spojnica koje osiguravaju trajan, čvrst i siguran kontakt otporan na vibracije i toplinska širenja.

4. Specifičnosti montaže na zapaljive podloge (drvo)

Ako montirate opremu na drvene grede terasa, drvene kuće ili konobe, sigurnost instalacija mora biti na prvom mjestu. Drvo je zapaljiv materijal, stoga nadžbukni elementi moraju biti izrađeni od samogasivih materijala (provjerite oznaku otpornosti na užarenu žicu, npr. 650°C ili 850°C). Između same utičnice i drvene podloge preporučuje se postaviti negorivu izolacijsku pločicu ako samo kućište već nema potpuno zatvorenu stražnju stranu.

Estetika i trendovi: Mogu li nadžbukne instalacije izgledati moderno?

Vrijeme kada su nadžbukni prekidači bili isključivo masivne, sive i estetski neprivlačne kutije odavno je iza nas. S porastom popularnosti industrijskog stila uređenja interijera, ogoljenog betona i "raw" estetike, dizajneri interijera pretvorili su nadžbukne instalacije u upečatljiv vizualni detalj.

Danas možete birati između nekoliko estetskih smjerova:

• Antracit i mat crna dominacija: Ovi modeli izgledaju izuzetno elegantno na tamnim fasadama, drvenim gredama ili zidovima od dekorativne cigle. Pružaju kontrast i prate trendove moderne minimalističke arhitekture.
• Čista bijela za neprimjetnost: Ako se montiraju na svijetle zidove unutar kućanskih prostorija, moderni plitki nadžbukni programi vizualno se stapaju s okolinom i minimalno strše u prostor.
• Vintage i retro linije: Za rustikalne konobe i obnavljanje starih kamenih kuća na obali, dostupne su i specijalizirane serije koje imitiraju stare porculanske ili bakrene sklopke, zadržavajući pritom sve moderne sigurnosne standarde u unutrašnjosti mehanizma.

Pravilnim odabirom boja i tekstura kućišta, nadžbukni elementi više nisu detalj koji pokušavate sakriti, već postaju ravnopravan dio vizualnog identiteta vašeg prostora, savršeno se nadopunjujući s fasadnom ili kupaonskom rasvjetom.

Instalacija nadžbuknih utičnica i prekidača pametno je, ekonomično i tehnički superiorno rješenje za sve prostore gdje je podžbukna izvedba prezahtjevna ili nemoguća. Ključ dugovječnosti i bezbrižnog korištenja leži u pravilnoj procjeni potrebne IP zaštite, korištenju kvalitetnih popratnih materijala (poput uvodnica i instalacijskih kanala) te striktnom poštivanju pravila struke prilikom ožičenja.

Bilo da pripremate svoju terasu za ljetna druženja, opremate novu radionicu ili unosite dašak industrijskog dizajna u dnevni boravak, vrhunsku opremu i stručne savjete možete pronaći u našim poslovnicama ili istražiti bogatu ponudu na webshopu art-rasvjeta.hr. Sigurnost, funkcionalnost i estetika mogu i moraju ići ruku pod ruku.
