Sigurnost unutar doma ili poslovnog prostora započinje duboko unutar razvodnog ormara. Dok se estetska rasvjeta bira prema stilu interijera, srce sustava koje omogućuje da ta rasvjeta i svi uređaji rade sigurno je zaštitna strujna sklopka. U narodu poznatija kao FID sklopka (kratica od njemačkog Fehlerstrom-Schutzschalter), ovaj uređaj je doslovno čuvar ljudskih života.
U ovom vodiču detaljno ćemo proći kroz sve tehničke aspekte, razjasniti nedoumice oko tipova poput RCD sklopka ili diferencijalna sklopka, te objasniti zašto je važno odabrati vrhunske brendove koje nudi art-rasvjeta.hr.
Što je zapravo strujna zaštitna sklopka i kako radi?
Strujna zaštitna sklopka je uređaj koji neprestano mjeri ravnotežu električne struje koja ulazi u strujni krug i izlazi iz njega. U savršenim uvjetima, struja koja odlazi kroz fazni vodič mora biti jednaka onoj koja se vraća kroz nul-vodič.
Ako dođe do oštećenja izolacije ili ako osoba dotakne dio pod naponom, dio struje će "iscuriti" prema zemlji (uzemljenju). U tom trenutku nastaje razlika u struji, koju diferencijalna sklopka prepoznaje u milisekundama i trenutno prekida strujni krug. Taj proces sprječava fatalan strujni udar.
Razlika između FID sklopke i osigurača
Jedna od najčešćih zabluda kod laika je miješanje uloga osigurača i FID sklopke. Iako se oba nalaze u istom razvodnom ormaru, njihove su funkcije potpuno različite:
- Automatski osigurači: Njihova primarna zadaća je zaštita same instalacije i uređaja. Oni reagiraju na preopterećenje (kada uključite previše trošila na jedan kabel) ili na kratki spoj. Osigurač neće spasiti čovjeka od izravnog dodira faze ako struja kvara nije dovoljno velika da ga "izbaci".
- FID sklopka: Ona je tu isključivo radi zaštite ljudi i životinja. Reagira na iznimno male struje kvara koje osigurač uopće ne bi primijetio, ali koje su dovoljne da zaustave ljudsko srce.
Kombinacija oba elementa je standard moderne i sigurne elektroinstalacije.
Tipovi i specifikacije: Koju sklopku odabrati?
Kada pregledavate ponudu na art-rasvjeta.hr, primijetit ćete različite brojeve i oznake. Razumijevanje ovih specifikacija ključno je za ispravnu zaštitu.
Monofazna FID sklopka vs Trofazna FID sklopka
Odabir ovisi o vašem priključku struje:
- Monofazna FID sklopka (dvopolna FID sklopka): Koristi se u manjim stanovima ili za specifične krugove (npr. samo kupaonica). Ima dva pola – jedan za fazu i jedan za nulu.
- Trofazna FID sklopka (četveropolna FID sklopka): Standard za obiteljske kuće i industrijske prostore. Ima četiri pola (tri faze i nulu) te omogućuje zaštitu cijelog objekta.
Najčešći modeli: FID sklopka 40/0.03 A i 40/0.5 A
Ove brojke označavaju nazivnu struju i osjetljivost:
- FID sklopka 40/0.03 A (30mA): Ovo je "zlatni standard" za kupaonice i prostore gdje postoji velika opasnost od dodira vode i struje. Osjetljivost od 30mA je granica iznad koje struja postaje opasna po život. Često se koristi i FID sklopka 25/0.03 A za manje krugove.
- FID sklopka 40/0.5 A (500mA): Ova sklopka je manje osjetljiva i obično se ugrađuje kao glavna sklopka na ulazu u objekt kako bi pružila zaštitu od požara i osigurala selektivnost sustava.
Razlika između Tip A i Tip AC FID sklopke
- Tip AC: Reagira samo na čiste izmjenične struje kvara. Iako je bila standard desetljećima, danas polako izlazi iz upotrebe.
- Tip A FID sklopka: Uz izmjenične, reagira i na pulsirajuće istosmjerne struje kvara koje proizvode moderni uređaji poput perilica rublja s inverterom, računala i LED rasvjeta. Za modernu kuću, Tip A je jedini siguran izbor.

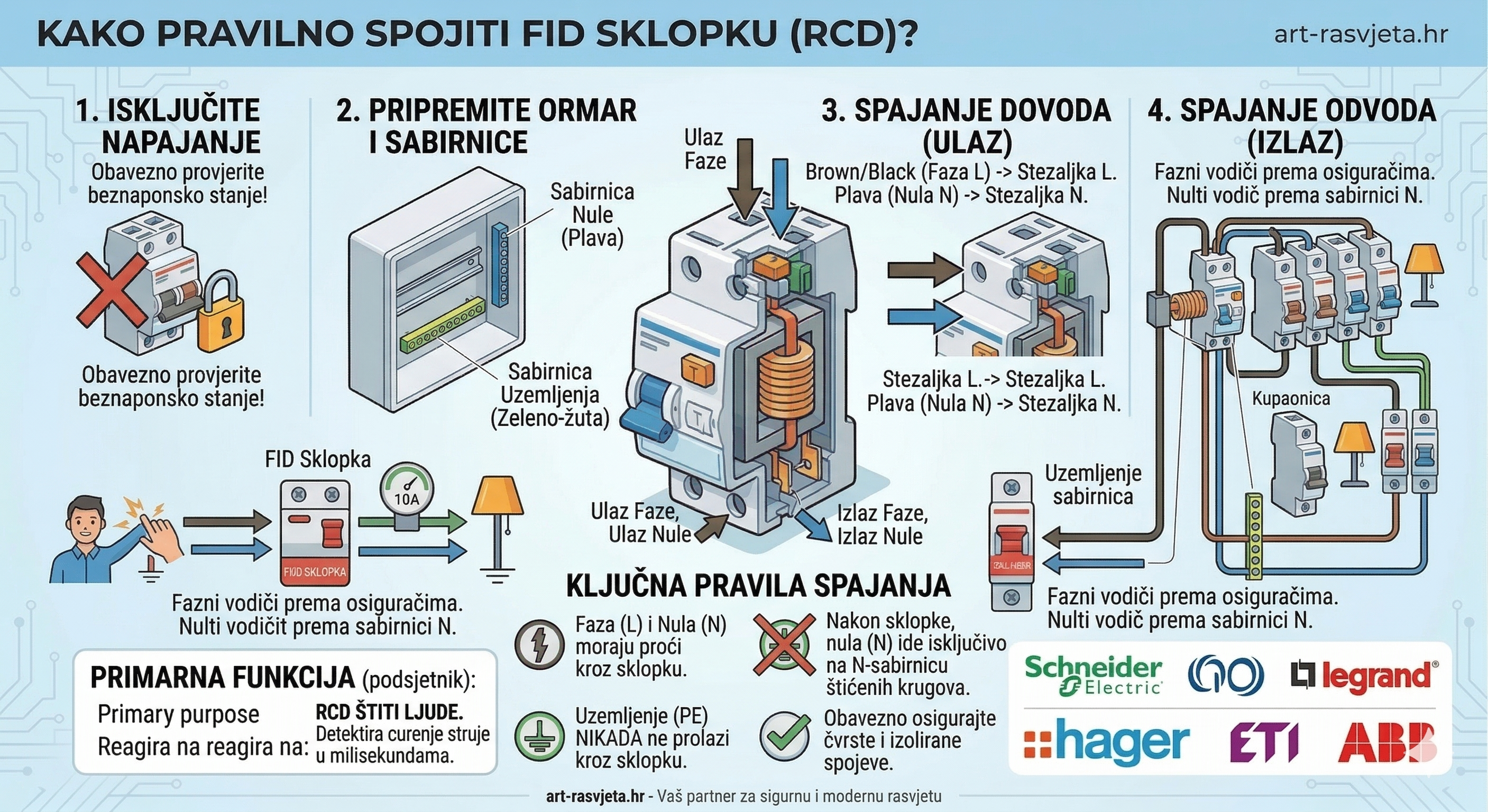

Kako spojiti FID sklopku?
Napomena: Rad na električnim instalacijama je opasan. Spajanje uvijek treba izvoditi kvalificirani električar.
Proces ugradnje u razvodni ormar uključuje nekoliko ključnih koraka:
- Dovod: Fazni vodiči i nula s glavnog osigurača (ili limitatora) spajaju se na gornje kontakte sklopke.
- Odvod: S donjih kontakata, nula ide na sabirnicu nule, dok faze idu prema grupi automatskih osigurača.
- Uzemljenje: Ključno je da uzemljenje nikada ne prolazi kroz FID sklopku. Ono mora biti spojeno na zasebnu sabirnicu uzemljenja.
- Provjera: Nakon spajanja, provjerava se čvrstoća spojeva kako ne bi došlo do iskrenja i požara.
Zašto izbacuje FID sklopka?
Ako vaša sklopka iznenada prekine struju, ona radi svoj posao – detektira kvar. Najčešći razlozi su:
- Vlaga u vanjskoj rasvjeti: Najčešći problem kod vrtnih lampi ili utičnica na terasama.
- Neispravni grijači: Perilice rublja ili suđa često imaju "mikro-pukotine" na grijačima koje propuštaju struju u vodu.
- Kondenzacija: Unutar razvodnih kutija na hladnim zidovima.
- Zbirno curenje: Više elektroničkih uređaja (napajanja računala) može zbirno dosegnuti prag od 30mA i izbaciti sklopku iako je svaki uređaj pojedinačno ispravan.
Ispitivanje FID sklopke (test tipkalo)
Svaka zaštitna strujna sklopka na prednjoj strani ima tipku označenu slovom "T" (Test). Proizvođači poput Schneider Electric i Hager preporučuju testiranje barem jednom u šest mjeseci. Pritiskom na tu tipku simulirate kvar. Ako sklopka odmah "izbaci", mehanički je ispravna. Ako se ništa ne dogodi, sklopku je potrebno hitno zamijeniti jer više ne jamči sigurnost.
Cijena FID sklopke i gdje kupiti?
Pri kupnji elektroinstalacijskog materijala, najjeftinije opcije često su najskuplje na duge staze. Kvalitetna FID sklopka mora biti pouzdana godinama. Na art-rasvjeta.hr fokusiramo se na renomirane proizvođače:
- Schneider Electric: Sinonim za industrijsku kvalitetu dostupnu kućanstvima.
- Legrand: Inovativan dizajn i vrhunska pouzdanost.
- Hager: Omiljen među električarima zbog jednostavnosti montaže na DIN šinu.
- ETI i ABB: Pouzdani europski brendovi s izvrsnim omjerom cijene i kvalitete.
Cijena FID sklopke varira ovisno o broju polova (monofazna/trofazna) i tipu (A/AC), ali se obično kreće od 30 do 70 EUR. To je mala cijena za sigurnost cijele obitelji.
Pravilno odabrana i instalirana FID sklopka temelj je svakog sigurnog doma. Bez obzira trebate li monofaznu FID sklopku za renovaciju kupaonice ili četveropolnu za novi obiteljski dom, ključno je birati provjerene komponente.
