Želite točno znati što kupiti za stan, kuću ili ured — bez žargona? U nastavku je jednostavan, ali cjelovit vodič koji objašnjava razliku između automatskih prekidača B i C karakteristike (MCB), gdje i zašto trebate FID sklopku (RCD/RCCB) ili RCBO (RCD+MCB u jednom), kako sve posložiti u razvodnom ormaru, te što provjeriti prije kupnje.
Sigurnost i zakonitost: Radove na instalacijama izvodi kvalificirani električar. Ovaj vodič pomaže da kupite ispravno, da znate što pitati i kako provjeriti — a ne da sami mijenjate instalacije.
Zašto postoje dva „stupa” zaštite — MCB i FID (RCD)?
- MCB (automatski prekidač, minijaturni prekidač/„automatski osigurač”) štiti vodiče i opremu od preopterećenja i kratkog spoja. Kad struja postane prevelika ili dođe do kratkog spoja, MCB isključi krug i spriječi pregrijavanje/požar.
- FID/RCD (zaštitna sklopka diferencijalne struje, RCCB) štiti ljude i instalaciju od struje curenja prema zemlji (npr. oštećena izolacija, vlaga, dodir živih dijelova): čim otkrije razliku između struje koja odlazi i vraća se, trenutno prekida napajanje. Za dodatnu zaštitu od dodira koristi se osjetljivost 30 mA (?I ? 30 mA). (electrical-installation.org, ITEH Standards)
Ukratko: MCB gasi „preveliku struju”, a FID gasi „krivu struju” (curenje). U praksi trebaju jedan drugoga.

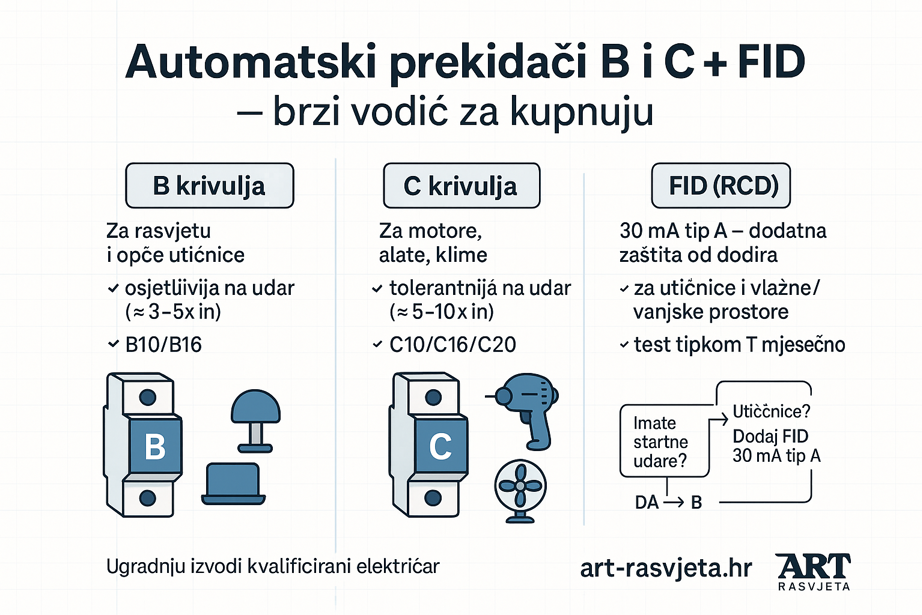

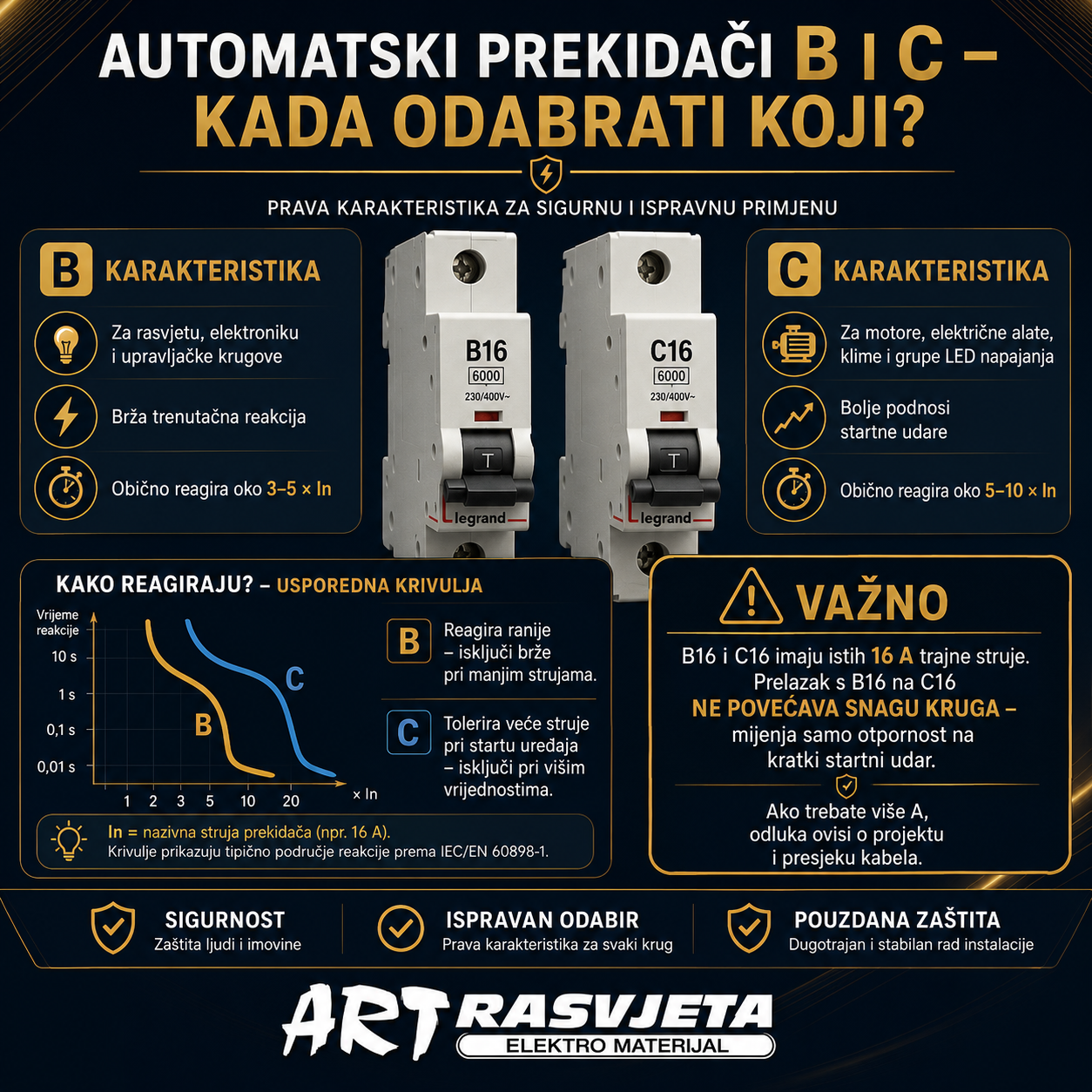

B ili C karakteristika? (samo te dvije — i to jednostavno)
Na tijelu MCB-a piše npr. B16 ili C16.
- Slovo (B ili C) = krivulja okidanja na kratke udarne skokove struje (inrush/start).
- Broj (10, 16, 20…) = nazivna struja In u amperima (stalna dozvoljena struja kruga).
Jednorečenična razlika
- B = osjetljiviji na kratki udar › dobar za rasvjetu i opće utičnice bez „teških” startova.
- C = tolerantniji na udar › bolji za motore/kompresore, električne alate, klime, grupe LED napajanja.
Po standardnim krivuljama: B obično trenutačno reagira oko 3–5 × In, a C oko 5–10 × In (vrijednosti ovise o standardu/izvedbi proizvođača). (ABB Library)
Važno: B16 i C16 imaju istih 16 A trajne struje. Prelazak s B16 na C16 ne „povećava snagu kruga”, nego samo mijenja otpornost na kratki startni udar. Ako trebate više A, o tome odlučuje projekt/presjek kabela (to nije „trik s prekidačem”).

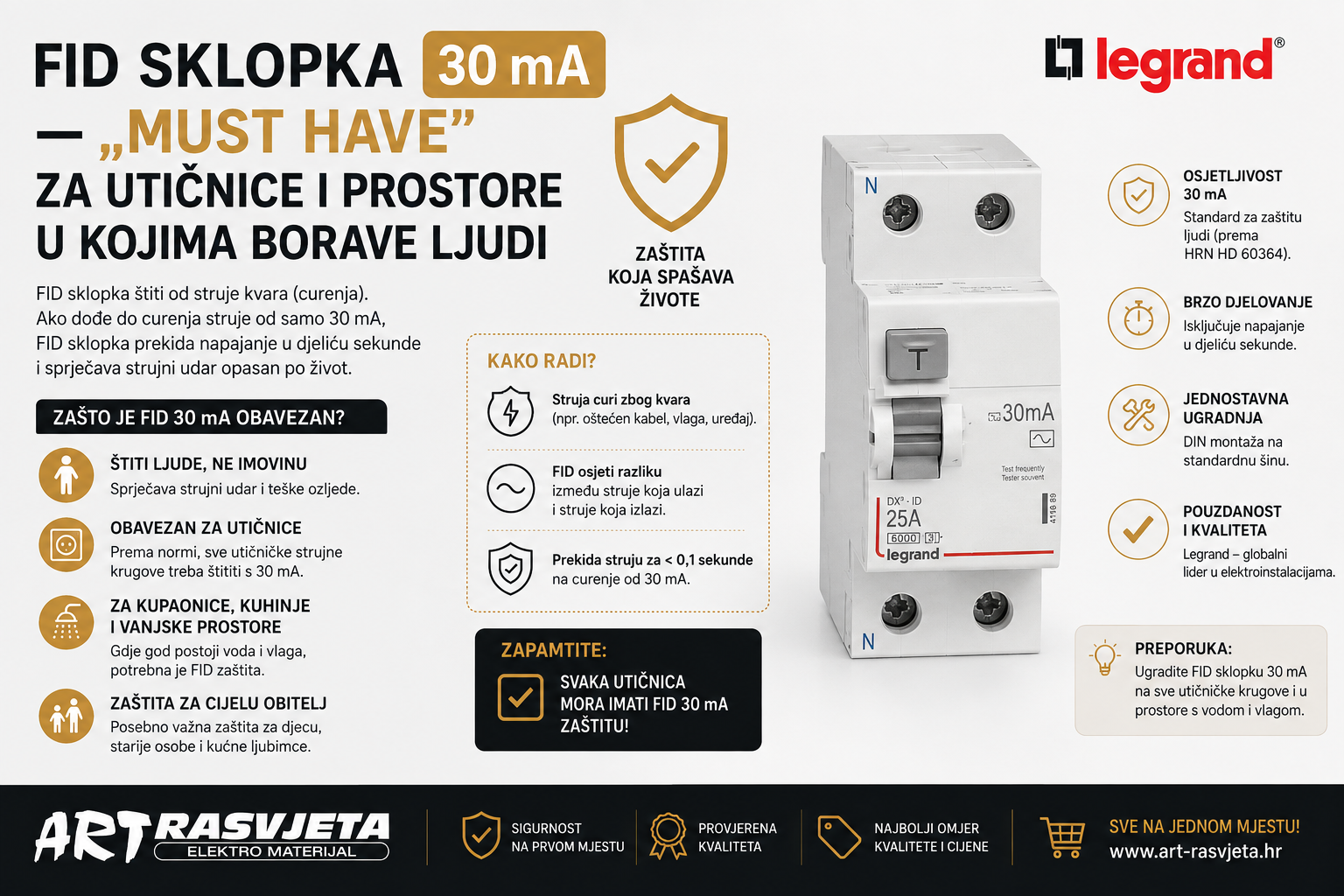

FID sklopka 30 mA — „must have” za utičnice i prostore u kojima borave ljudi
Prema međunarodnim pravilima zaštite od strujnog udara (IEC 60364-4-41), dodatna zaštita se osigurava RCD-om osjetljivosti ? 30 mA, osobito za krugove s utičnicama i mobilnu opremu, jer takvi uređaji dovoljno brzo prekidaju opasne situacije (biološki pragovi). To je i praksa koju preporučuju vodeći proizvođači i industrijske udruge (npr. BEAMA). (ITEH Standards, electrical-installation.org, beama.org.uk)
Što to znači za vas?
- Ako opremate stan/kuću/ured, planirajte FID 30 mA tip A na utičničkim krugovima i prostorima s vlagom/vanjskim utičnicama. To je danas de facto standard dodatne zaštite. (electrical-installation.org)
RCBO — „dva u jedan”: RCD + MCB u jednom modulu
- RCBO kombinira diferencijalnu i nadstrujnu zaštitu u jedno kućište. Prednosti:
- svaki krug ima svoju diferencijalnu zaštitu › padne samo taj krug u kvaru; ostatak radi,
- lakša dijagnostika („ispao je krug klime”),
- često štedi prostor u ormaru (1P+N modul).
U praksi, RCBO je „zlatni standard” za minimale ispade i maksimalnu preglednost — pogotovo gdje vam je kontinuitet rada bitan. (Proizvođačke aplikacijske smjernice ovakav pristup sustavno preporučuju kad je budžet dopušta.) (beama.org.uk)
Kako se MCB i FID slojevito kombiniraju u ormaru
Postoje tri tipične sheme:
Glavni FID 30 mA + MCB-ovi po granama (rasvjeta, utičnice, klima…)
- + jednostavno i povoljno
- – ako jedan potrošač „curi”, često padne sve iza tog FID-a
RCBO po svakom krugu (svaki krug ima svoju 30 mA zaštitu + MCB)
- + najbolja selektivnost i dijagnostika (izolira kvar na točnu granu)
- – skuplje po modulu

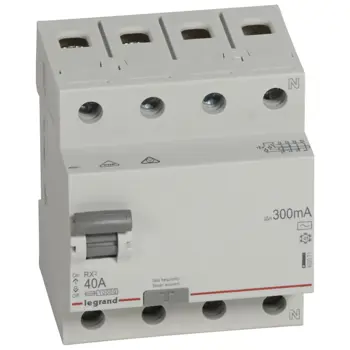

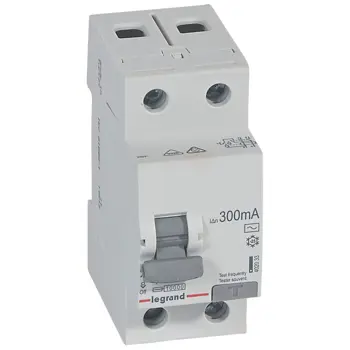

Selektivni FID (100–300 mA) na ulazu + 30 mA nizvodno
- rješenje za složenije/poslovne razvodnike; traži planiranje selektivnosti i kaskade prema tablicama proizvođača (npr. Schneider Electric vodič za selectivity & cascading). (Schneider Electric)
Tipovi FID-a (RCD): AC, A, F, B — koji je za kuću?
- AC – čista izmjenična curenja (sinus)
- A – pulsirajuće DC komponente (većina modernih kućanskih uređaja, LED napajanja, perilice, elektronika)
- F – za frekvencijske pogone
- B – za istosmjerne komponente (PV, EV punjači, specifični pogoni)
Za 99% stambenih situacija odgovor je: „RCD/FID 30 mA tip A”. Tip B/F su specijalizirani i odabiru se kad oprema to zahtijeva (EV/PV, industrija). (beama.org.uk, ABB Library)
Kako izabrati: 5-korak vodič (kupovna provjera prije blagajne)
Koji je krug?
- Rasvjeta / opće utičnice › obično B karakteristika.
- Motori/kompresori, alati, klima, više LED napajanja › C karakteristika.
Koja je nazivna struja (In)?
- Najčešće 10 A za rasvjetne, 16 A za utičničke grane (ovisno o presjeku kabela i projektu).
- Ne dižite A „napamet”; kabel mora podnijeti veću struju — to definira projektant/električar.
Koja prekidna moć (Icn)?
- U stambenim zgradama često 6 kA; bliže transformatoru/„jačoj” mreži može trebati 10 kA.
- Procjenu daje električar; cilj je da MCB može sigurno prekinuti očekivani kratki spoj.
FID (RCD) za dodatnu zaštitu?
- Za utičnice i prostore gdje borave ljudi: 30 mA tip A.
- Želite minimalne ispade? Razmotrite RCBO po krugu.
Selektivnost i udobnost
- Ako često koristite alat/kompresor, birajte C na istoj amperaži (B16 › C16).
- Ako želite izbjeći „pao mi je cijeli stan”, idite na RCBO gdje je bitno.
Tehničke smjernice (IEC 60364, vodiči ABB/Schneider) ovakvu logiku odabira (krivulja, In, Icn, RCD tip i selektivnost) navode kao osnovu ispravnog projektiranja i kupnje. (ABB Library, Schneider Electric)
Primjeri iz prakse (scenariji 1-na-1)
1) Stan s puno LED rasvjete
- Rasvjeta: krenite s B10; ako pri paljenju više LED svjetala B povremeno „pukne” › C10 za taj rasvjetni krug (nije veća snaga, nego otpornost na inrush).
- FID: 30 mA tip A (glavni FID + MCB-ovi ili RCBO po krugu). (electrical-installation.org)
2) Dnevni boravak / spavaće — klasične utičnice
- MCB: B16; ako često startate jak usisavač/alate pa B „trzne”, stavite C16 za taj krug.
- FID: 30 mA tip A (utičnički krugovi). (electrical-installation.org)
3) Kuhinja
- MCB: B16/B20 (ovisno o projektu i presjeku).
- FID: 30 mA tip A — vlaga + razni uređaji.
- Ako je kompresor/klima na posebnom krugu, često C16/C20 smanjuje lažna isključenja na startu.
4) Garaža/radionica, klima, crpka, zamrzivač
- MCB: C16 (alat, motori, kompresori).
- FID: 30 mA tip A ili RCBO 16 A / 30 mA po krugu za najbolju selektivnost. (beama.org.uk)
„Mitovi i istine” (bez uljepšavanja)
Ako stavim C, dobit ću više struje.
Netočno. In ostaje isti (npr. 16 A). C samo tolerira veći kratki udar pri uključivanju. Prelazak s B16 na C16 nije „besplatna nadogradnja snage”. (ABB Library)
FID mi ne treba jer imam automatske osigurače.
Netočno. MCB i FID štite od različitih rizika. RCD ? 30 mA je standard dodatne zaštite u krugovima s utičnicama i za prostore gdje borave ljudi. (ITEH Standards, electrical-installation.org)
Jedan FID za cijeli stan je najbolje rješenje.
Ponekad, ali… Jedan FID je povoljan, no svaki zbroj malih curenja i jedan kvar mogu ugasiti sve iza njega. RCBO po krugu rješava to „kirurški”. (beama.org.uk)
Stavit ću veći amper da mi ne ispada.
Opasno. Amperažu definira presjek kabela i projekt. Rješenje za startni udar je C krivulja iste amperaže, ne „podebljati” A. (Zaštita vodiča — IEC 60364-4-43; vidi stručne napomene u ABB vodiču.) (ABB Library)

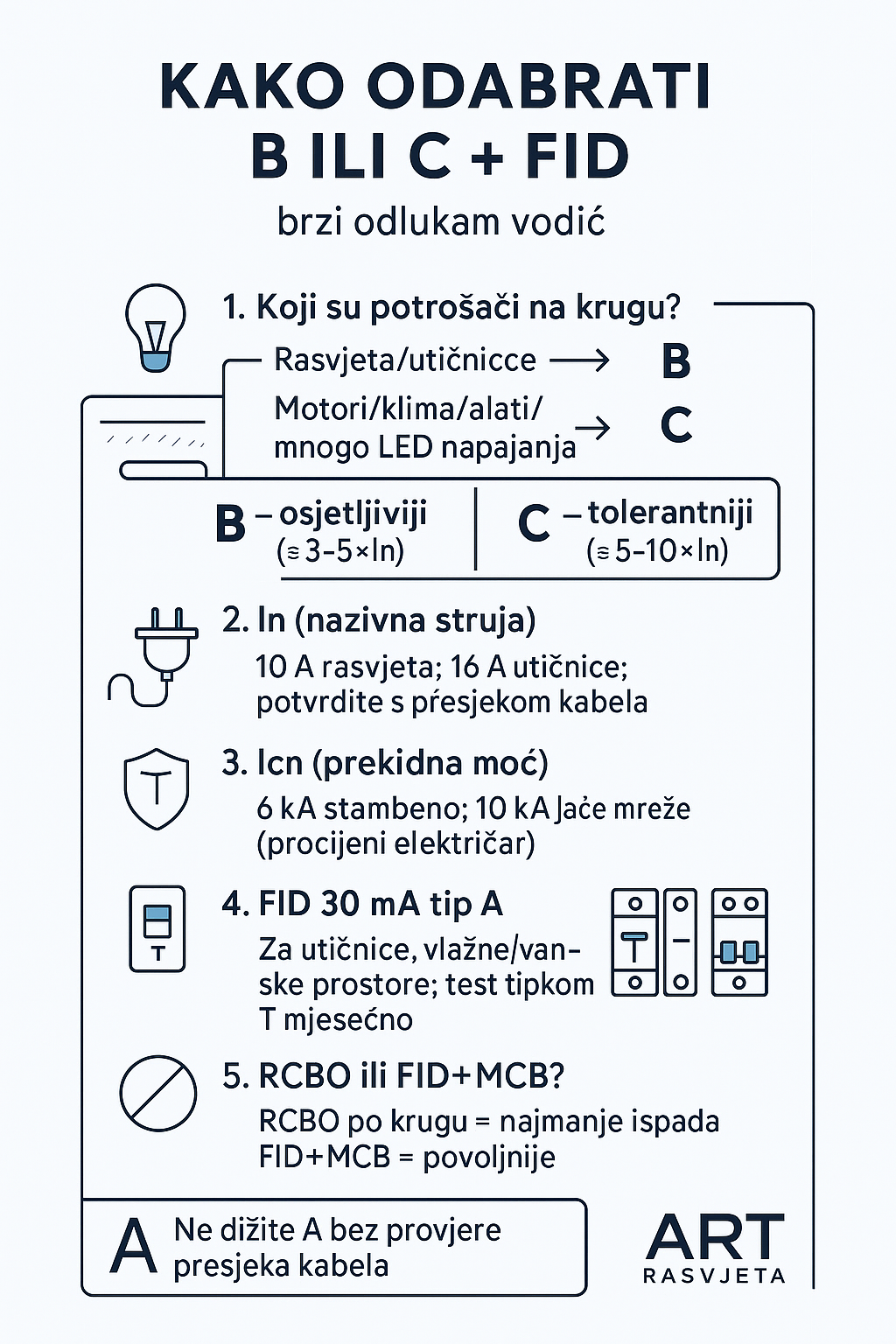

Ono što nitko (obično) ne kaže — „decision-tree” za kupnju (A4, spremno za print)
Koji potrošači će biti na krugu?
- Uglavnom rasvjeta/IT/TV › idi na B
- Alat, kompresor, klima, puno LED napajanja › idi na C
Kolika In?
- Rasvjeta često 10 A, utičnice 16 A (potvrdi s električarom prema presjeku kabela)
Treba li FID?
- Utičnice + prostori s ljudima: DA (30 mA tip A)
- Želiš minimalne ispade i jasnu dijagnostiku? RCBO po krugu
Icn (prekidna moć)?
- Standardno 6 kA u stambenim, 10 kA gdje su kratkospojne struje veće (odlučuje električar)
Selektivnost & kaskada
- Ako imaš više razina zaštite (glavni, podrazvod), provjeri tablice selektivnosti proizvođača; to osigurava da kvar na kraju lanca ne sruši glavni. (Schneider Electric)
Kako „čitati” oznake — 30 sekundi po uređaju
MCB C16 6 kA (1P/1P+N)
- C = tolerantniji na udar; 16 = nazivna struja; 6 kA = prekidna moć; 1P/1P+N = broj polova.

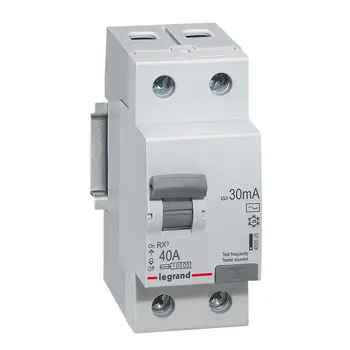

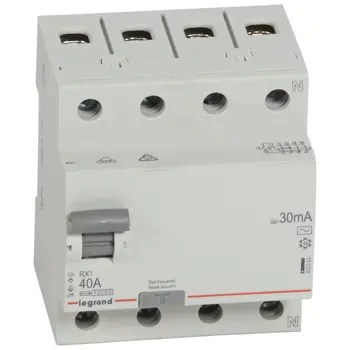

RCCB 40 A / 30 mA tip A (2P/4P)
- 40 A = nazivna struja uređaja; 30 mA = osjetljivost; tip A = hvata AC + pulsirajući DC; 2P/4P = jednofazno/trofazno.
RCBO 1P+N 16 A / 30 mA tip A
- U jednom modulu imate MCB 16 A + RCD 30 mA — najlakši put do izoliranih ispada po krugu. (beama.org.uk)
Održavanje koje spašava živce (i instalaciju)
- Test tipkom „T” na FID/RCBO (npr. mjesečno): potvrđuje da mehanizam i senzor rade.
- Ako osjetite miris zagorenog, vidite tragove tamnjenja ili imate česta ispadanja bez jasnog razloga, zovite električara.
- Nakon izmjena, etiketirajte krugove u ormaru (npr. „Rasvjeta kat 1”, „Utičnice dnevni”, „Klima dnevni”) — dijagnostika postaje 10× brža. (Smjernice praksi i vodiči industrijskih udruga ovo preporučuju kao standard održavanja.) (beama.org.uk)
B vs. C karakteristika (samo to dvoje, jasno i jednostavno)
Na kućištu piše npr. B16 ili C16.
- Slovo je krivulja okidanja (kako reagira na kratke udarne skokove).
- Broj je nazivna struja (In) u amperima (stalna struja kruga).
Razlika u jednoj rečenici
- B = osjetljiviji na kratke, nagle skokove → odličan za tipične rasvjetne i opće utičničke krugove bez „teških” startova.
- C = tolerantniji na kratke skokove → bolji za motore/kompresore, električne alate, klime, više LED napajanja (gdje je startni „udar” normalan).
Važno: prelazak B16 → C16 ne povećava snagu kruga. 16 A ostaje 16 A. Samo se mijenja otpornost na kratak startni udar. Ako želite „više A”, to mora diktirati projekt i presjek kabela – to nije stvar „odabira prekidača”, nego sigurnosti instalacije.
Napredna tema (ukratko)
Ideja je jednostavna: kvar isključuje samo najbliži zaštitni uređaj umjesto da „obori” glavni. To postižete:
- pravilnim odabirom krivulje (B/C) i In u nizvodnim krugovima,
- kaskadiranjem (backup zaštita) i selektivnošću prema tablicama istog proizvođača,
- smislenim rasporedom krugova (npr. kuhinja odvojeno, klima odvojeno…).
Za detalje pogledajte Schneider Electric Selectivity, Cascading and Coordination Guide (2023/2024) — odličan referentni dokument s tablicama i primjerima. (Schneider Electric)
Brza lista za kupnju
- Rasvjeta: B10 (+ FID 30 mA tip A ili RCBO po krugu)
- Opće utičnice (dnevni/sobe): B16 (+ FID 30 mA tip A)
- Garaža / alati / radionica: C16 (+ FID 30 mA tip A ili RCBO 16 A / 30 mA)
- Klima / kompresor (poseban krug): C16/C20 (+ FID 30 mA tip A ili RCBO)
- Kuhinja: B16/B20 (+ FID 30 mA tip A)
Po potrebi prilagodite Icn (6 kA / 10 kA) prema mreži — to procjenjuje električar.
Spremni za ugradnju u webshop/blog
Pošaljite mi svoje točne URL-ove i odmah ću ih ugraditi ispod. (Zbog ograničenja pristupa webu, ne mogu dohvatiti vaše URL-ove, ali anchor-i su spremni.)

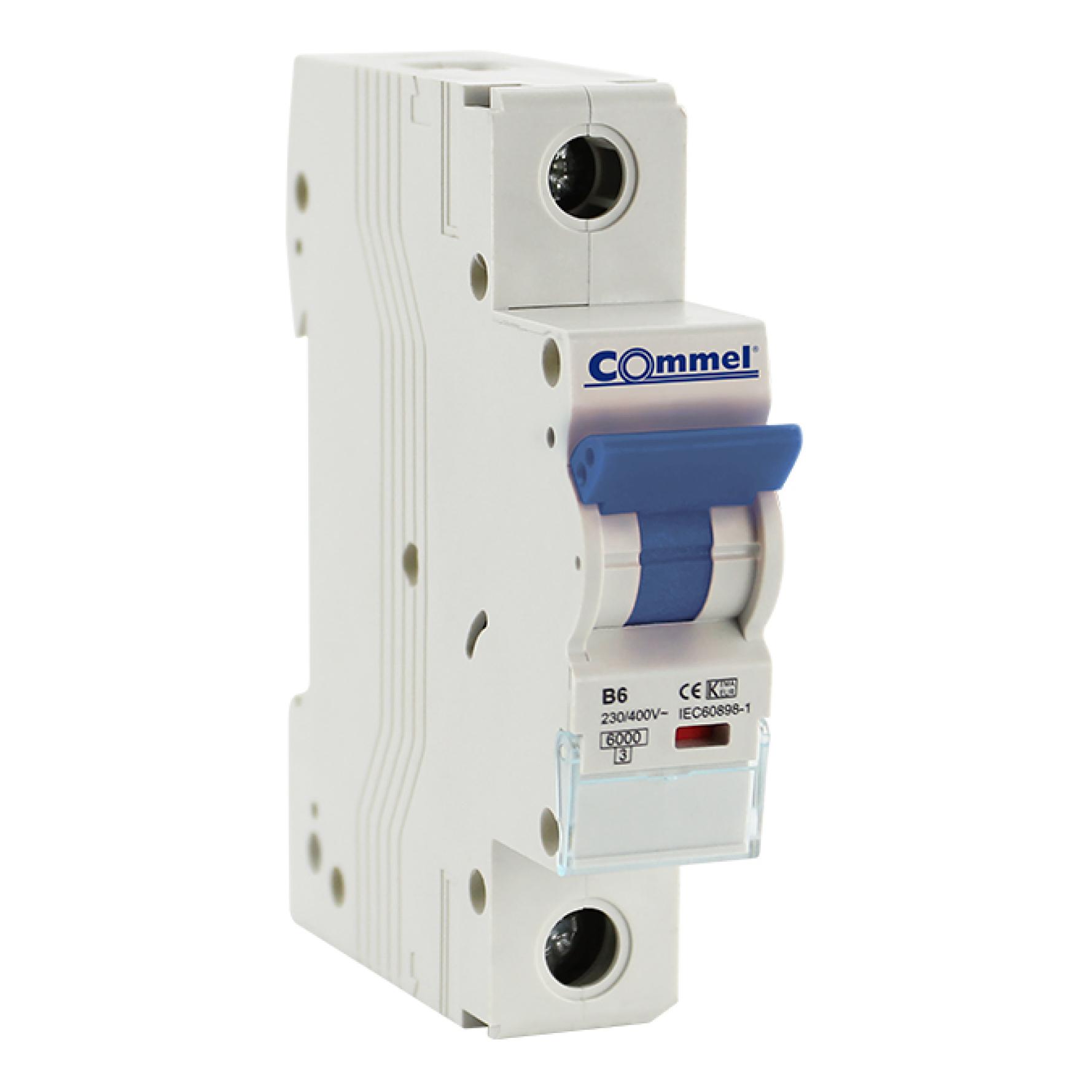

- Automatski prekidači B karakteristike (B10, B16, B20) – za rasvjetne i opće krugove
- Automatski prekidači C karakteristike (C10, C16, C20) – za motore, alate i klime
- MCB 6 kA i 10 kA – izbor prema instalaciji
- Automatski prekidači 1P i 1P+N – montaža na DIN-šinu

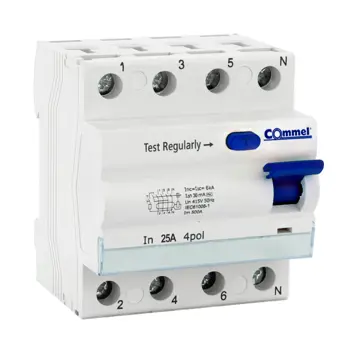

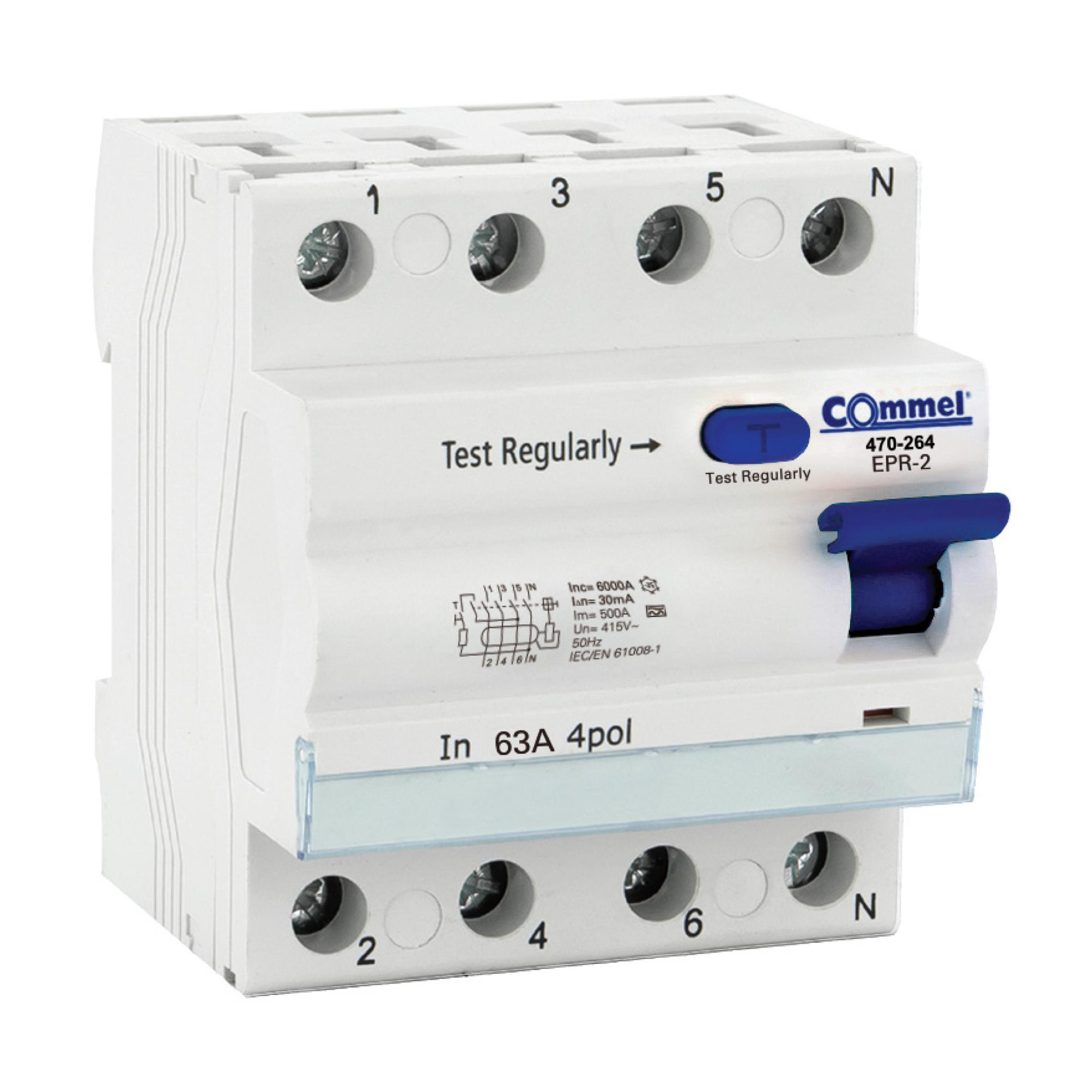

- FID sklopke (RCD/RCCB) 30 mA tip A – dodatna zaštita od dodira
- RCBO 1P+N 16 A / 30 mA tip A – MCB + FID u jednom modulu
- Razvodni ormari i DIN-šine – uredna i sigurna ugradnja
Sažetak u jednoj minuti
- B je prvi izbor za „mirne” krugove (rasvjeta, opće utičnice); C je za krugove sa startnim udarima (motori, alati, klima, mnogi LED driveri). (ABB Library)
- RCD/FID 30 mA tip A je dodatna zaštita koju trebate u krugovima s utičnicama i prostorima s ljudima — to je međunarodno prepoznata praksa u normama i tehničkim vodičima. (ITEH Standards, electrical-installation.org)
- Želite manje ispada i bržu dijagnostiku? Birajte RCBO po krugu (ako budžet dopušta). (beama.org.uk)
- Nikad ne dižite amperažu bez provjere presjeka kabela (projekt/električar). Za udar, rješenje je C na istoj amperaži, ne „jači prekidač”. (ABB Library)
- Ako imate više razina zaštite, provjerite selektivnost i kaskadu prema tablicama proizvođača. (Schneider Electric)
Izvori za provjeru
- IEC 60364-4-41 — dodatna zaštita RCD-om (?30 mA) za određene krugove/namjene. Otvoreni izvadak. (ITEH Standards)
- Schneider Electric – Electrical Installation Wiki: „Additional protection: High sensitivity RCDs” (jasno objašnjenje 30 mA i zašto). (electrical-installation.org)
- BEAMA (2025) – RCD Handbook: odabir tipova (AC/A/F/B), selektivnost, održavanje/test. (beama.org.uk)
- ABB – MCB Quick Selection / trip krivulje B/C/D (okviri trenutačnog okidanja i tipična namjena). (ABB Library)
- Schneider Electric – Selectivity, Cascading and Coordination Guide (2023/2024). (Schneider Electric)
- ABB tehničke publikacije (RCD/zaštita vodiča, referenca na IEC 60364-4-43) – korisne napomene o zaštiti vodiča i odabiru uređaja. (ABB Library)
